Ứng dụng của Dây Cáp Tín Hiệu 4 Lõi 24AWG BENKA 177 2224 trong Hệ Thống Security, Audio, BMS và Fire Alarm cho Dự án Tòa Nhà và Nhà Máy

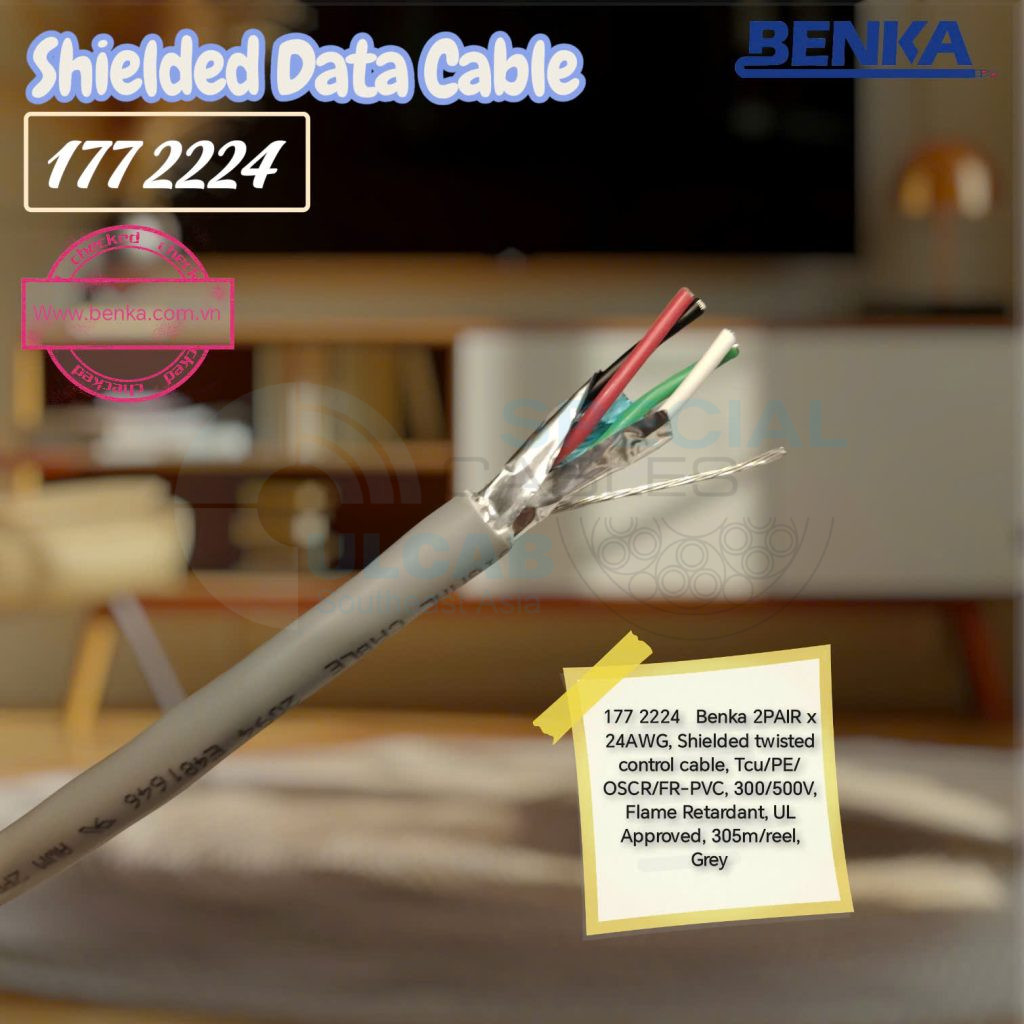

Dây cáp tín hiệu BENKA 177 2224 (4 Core × 24AWG) được thiết kế với 4 lõi đồng mạ thiếc mềm (Tinned Copper Class 5), tiết diện 24AWG (~0,22 mm²), cách điện PE (Polyethylene), chống nhiễu bằng lá nhôm (Aluminum Mylar Foil) kết hợp dây thoát nhiễu (Drain Wire) và vỏ PVC chậm cháy. Cấu trúc 4 lõi chống nhiễu cho phép truyền đồng thời nhiều tín hiệu điều khiển hoặc dữ liệu trên cùng một tuyến cáp, giúp giảm số lượng dây dẫn, tiết kiệm chi phí lắp đặt và tối ưu không gian trong tòa nhà và nhà máy.
1. Ứng dụng trong hệ thống Security (An ninh)
BENKA 177 2224 phù hợp với các hệ thống an ninh cần nhiều đường tín hiệu điều khiển và giám sát có dòng điện thấp.
Các ứng dụng tiêu biểu
- Hệ thống Access Control
- Door Controller
- Đầu đọc thẻ RFID
- Door Contact
- Exit Button
- Emergency Break Glass
- Cảm biến PIR
- Cảm biến cửa
- Cảm biến kính vỡ
- Module Input/Output (I/O)
- Bộ điều khiển Security
- Hệ thống báo động chống đột nhập (Intrusion Alarm)
- Truyền thông RS-485 (khi đáp ứng yêu cầu của thiết bị)
Lợi ích
- Truyền nhiều tín hiệu trên cùng một tuyến cáp.
- Tiết kiệm không gian trong máng cáp và tủ điện.
- Chống nhiễu hiệu quả trong môi trường có nhiều thiết bị điện.
Lưu ý: Tiết diện 24AWG phù hợp cho tín hiệu điều khiển và dữ liệu, không nên sử dụng để cấp nguồn hoặc điều khiển trực tiếp các tải có dòng điện lớn như khóa điện từ hoặc động cơ.
2. Ứng dụng trong hệ thống Audio (PA/VA)
BENKA 177 2224 thích hợp cho các đường tín hiệu âm thanh mức thấp (Low Level Audio) và tín hiệu điều khiển trong hệ thống âm thanh thông báo.
Các ứng dụng
- Mixer
- DSP (Digital Signal Processor)
- Audio Matrix
- Paging Console
- Zone Controller
- Volume Controller
- Bộ xử lý tín hiệu
- Line Input
- Line Output
- Public Address (PA)
- Voice Alarm (VA)
Không sử dụng
- Đường loa công suất lớn (Speaker Cable).
- Đường cấp nguồn cho Amplifier.
3. Ứng dụng trong hệ thống BMS (Building Management System)
BENKA 177 2224 được sử dụng trong hệ thống quản lý tòa nhà để truyền nhiều tín hiệu điều khiển hoặc dữ liệu trên cùng một tuyến cáp.
Thiết bị kết nối
- BMS Controller
- PLC
- DDC Controller
- Remote I/O
- Gateway
- Modbus RTU
- BACnet MS/TP
- Thermostat
- Damper Actuator (mạch tín hiệu)
- Control Valve (mạch tín hiệu)
Thiết bị hiện trường
- Temperature Sensor
- Humidity Sensor
- Pressure Sensor
- Flow Sensor
- Level Sensor
- Differential Pressure Sensor
Ứng dụng tín hiệu
- Analog 4–20 mA
- Analog 0–10 V
- Digital Input/Output
- RS-485 (tùy theo yêu cầu kỹ thuật của hệ thống)
Lợi ích
- Kết nối nhiều tín hiệu trong một tuyến cáp.
- Tiết kiệm chi phí vật tư và nhân công.
- Giảm số lượng cáp trong tủ điều khiển.
4. Ứng dụng trong hệ thống Fire Alarm
BENKA 177 2224 có thể được sử dụng trong các mạch tín hiệu điều khiển và giám sát của hệ thống báo cháy khi phù hợp với thiết kế và yêu cầu của nhà sản xuất.
Các ứng dụng
- Fire Alarm Control Panel (FACP)
- Monitor Module
- Control Module
- Relay Module
- Input Module
- Output Module
- Fire Telephone Interface
- Beam Detector Interface
- Smoke Control Interface
- Fire Door Monitoring
- Elevator Recall Interface
Lợi ích
- Truyền đồng thời nhiều tín hiệu điều khiển.
- Chống nhiễu điện từ.
- Dễ thi công trong hệ thống điều khiển tập trung.
Lưu ý: Nếu dự án yêu cầu cáp chống cháy (Fire Resistant) hoặc cáp duy trì hoạt động khi có hỏa hoạn (Fire Survival Cable), cần sử dụng loại cáp chuyên dụng theo tiêu chuẩn và hồ sơ thiết kế.
5. Ứng dụng trong các dự án Tòa Nhà
BENKA 177 2224 được ứng dụng trong:
- Tòa nhà văn phòng
- Trung tâm thương mại
- Khách sạn
- Resort
- Bệnh viện
- Trường học
- Chung cư cao tầng
- Trung tâm dữ liệu (Data Center)
- Sân bay
- Nhà ga
Khu vực lắp đặt
- Phòng điều khiển trung tâm
- Phòng BMS
- Phòng Security
- Phòng Fire Alarm
- Phòng Server
- Phòng AV
- Tủ Rack
- Trục kỹ thuật
- Máng cáp
- Ống điện
6. Ứng dụng trong Nhà máy Công nghiệp
BENKA 177 2224 phù hợp với các hệ thống điều khiển và đo lường sử dụng tín hiệu dòng thấp.
Hệ thống
- PLC
- DCS
- SCADA
- Instrumentation
- Remote I/O
- HMI
- Hệ thống giám sát năng lượng (EMS)
Thiết bị hiện trường
- Pressure Transmitter
- Temperature Transmitter
- Flow Meter
- Level Transmitter
- Analyzer
- Signal Converter
Môi trường ứng dụng
- Nhà máy thực phẩm
- Nhà máy dược phẩm
- Nhà máy điện tử
- Nhà máy lắp ráp
- Nhà máy sản xuất tự động
- Hệ thống HVAC công nghiệp
- Hệ thống xử lý nước và nước thải
7. Ưu điểm nổi bật của BENKA 177 2224
| Đặc điểm | Lợi ích |
|---|---|
| 4 lõi đồng mạ thiếc Class 5 | Dẫn điện ổn định, chống oxy hóa, tuổi thọ cao |
| Tiết diện 24AWG (~0,22 mm²) | Phù hợp cho tín hiệu điều khiển và truyền dữ liệu có dòng điện thấp |
| Cách điện PE | Điện dung thấp, giúp truyền tín hiệu chính xác |
| Chống nhiễu Foil + Drain Wire | Hạn chế nhiễu EMI/RFI trong môi trường công nghiệp |
| Vỏ PVC chậm cháy | Phù hợp lắp đặt trong công trình dân dụng và công nghiệp |
| Cấu trúc 4 lõi | Truyền đồng thời nhiều tín hiệu, giảm số lượng cáp và tối ưu không gian lắp đặt |
8. Tổng kết
Dây cáp tín hiệu BENKA 177 2224 (4 Core × 24AWG) là giải pháp phù hợp cho các hệ thống Security, Audio, BMS và điều khiển công nghiệp, đặc biệt trong các ứng dụng cần nhiều đường tín hiệu điều khiển hoặc truyền dữ liệu trên cùng một tuyến cáp.
Với 4 lõi đồng mạ thiếc, lớp chống nhiễu Foil + Drain Wire và cách điện PE, sản phẩm giúp đảm bảo tín hiệu ổn định, giảm ảnh hưởng của nhiễu điện từ và tối ưu chi phí lắp đặt trong tòa nhà thông minh, khách sạn, bệnh viện, trung tâm dữ liệu và nhà máy sản xuất. Đối với hệ thống Fire Alarm, cáp chỉ nên được sử dụng cho các mạch tín hiệu khi phù hợp với thiết kế; nếu công trình yêu cầu cáp chống cháy hoặc cáp chịu lửa, cần lựa chọn đúng loại cáp chuyên dụng để đáp ứng các tiêu chuẩn an toàn và yêu cầu nghiệm thu.
