Ứng dụng của Dây Cáp Tín Hiệu 2 Lõi 1.0mm² BENKA 522 1210 trong Hệ Thống Security, Audio, BMS và Fire Alarm Systems cho Dự án Tòa Nhà và Nhà Máy

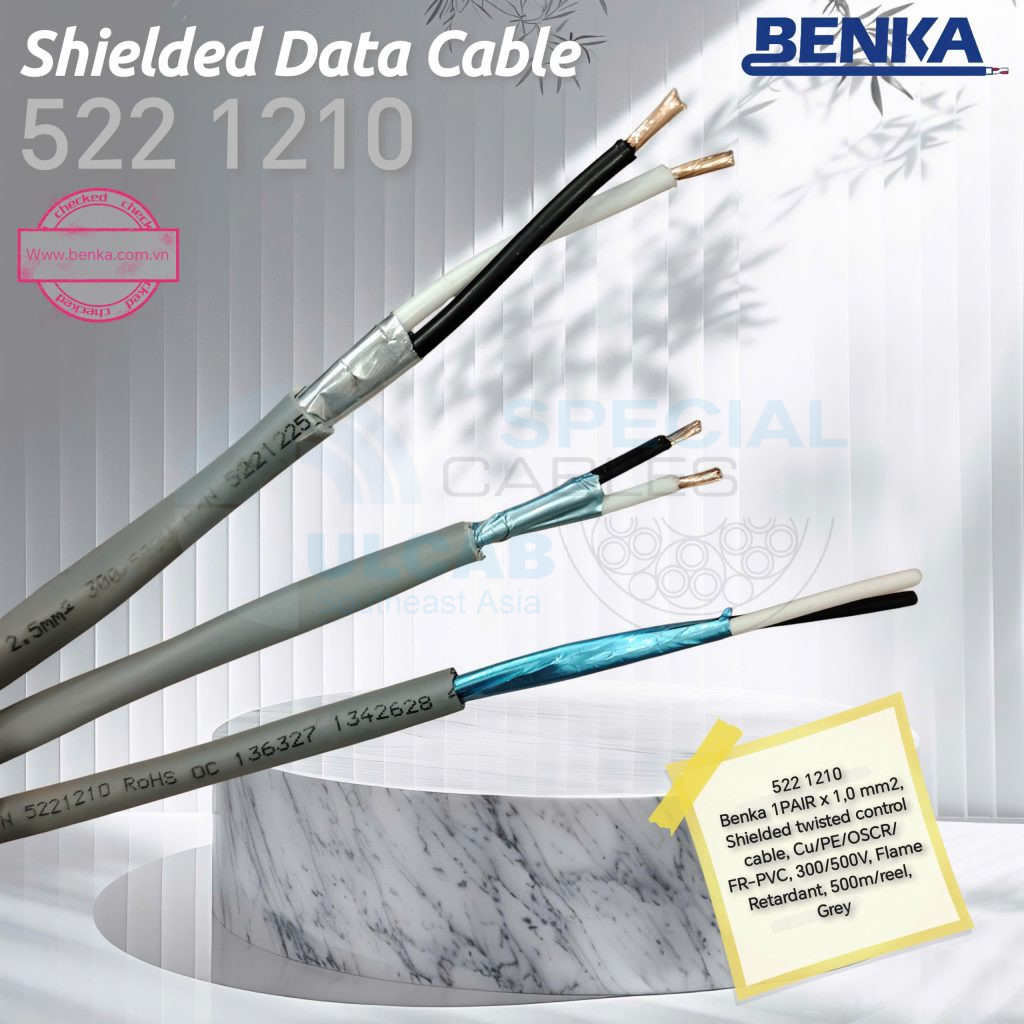

Dây Cáp Tín Hiệu BENKA 522 1210 – Giải pháp truyền tín hiệu chống nhiễu cho hệ thống ELV hiện đại

Dây cáp tín hiệu BENKA 522 1210 (1 Pair × 1.0mm² | 2 lõi) là dòng cáp truyền tín hiệu và điều khiển chống nhiễu được thiết kế cho các hệ thống Security, Audio, Building Management System (BMS), HVAC, PLC, SCADA, Instrumentation và Fire Alarm Systems trong các dự án tòa nhà và nhà máy.

Sản phẩm sử dụng ruột dẫn đồng mềm Class 5, cách điện Polyethylene (PE), hai lõi được xoắn thành một cặp nhằm giảm nhiễu xuyên âm, kết hợp lớp chống nhiễu Aluminum Foil Shield phủ 100% và vỏ PVC chậm cháy, giúp truyền tín hiệu ổn định ngay cả trong môi trường có nhiều thiết bị điện và nguồn gây nhiễu điện từ (EMI/RFI). Cáp được thiết kế cho điện áp làm việc 300/500V, phù hợp lắp đặt trong cả khu vực khô và ẩm.

Thông số kỹ thuật

• Model: BENKA 522 1210
• Cấu trúc: 1 Pair × 1.0mm² (2 lõi)
• Ruột dẫn: Đồng mềm nhiều sợi (Class 5 Copper Conductor)
• Tiết diện: 1.0mm²
• Cách điện: Polyethylene (PE)
• Lớp chống nhiễu: Aluminum Foil Shield (100% Coverage)
• Vỏ ngoài: PVC màu xám, chậm cháy
• Điện áp định mức: 300/500V
• Test voltage: 1500V
• Conductor resistance (max) @20°C (Ω/km):0.5 mm2: 39; 0.75 mm2: 26; 1.0 mm2: 19.5; 1.5 mm2: 13.3; 2.0 mm2: 10.6; 2.5 mm2: 8.1
• Recommended current (max) @25°C (Amps): 0.5 mm2: 3.2; 0.75 mm2: 6.3; 1.0 mm2: 10.5; 1.5 mm2: 14.5; 2.0 mm2: 17.5; 2.5 mm2: 20.8
• Minimum bending radius: 8 x OD (static)
• Nhiệt độ làm việc: -20°C đến +70°C
• Chiều dài cuộn: 500 m
• Ứng dụng: Truyền tín hiệu điều khiển, truyền dữ liệu, Analog Signal, RS-485 và cấp nguồn công suất thấp.

Ứng dụng trong hệ thống Security (An ninh)

BENKA 522 1210 thích hợp cho các hệ thống an ninh yêu cầu truyền tín hiệu ổn định, chống nhiễu và khoảng cách truyền dài.

Thiết bị kết nối

• Access Control System
• Card Reader
• Door Contact
• Magnetic Lock
• Electric Strike
• Exit Button
• Emergency Break Glass
• Alarm Input/Output Module
• Motion Sensor
• Glass Break Detector
• RS-485 Communication

Lợi ích

• Truyền tín hiệu ổn định trên khoảng cách dài.
• Chống nhiễu hiệu quả trong môi trường có nhiều nguồn điện.
• Đảm bảo độ tin cậy cho hệ thống kiểm soát ra vào và báo động.
• Giảm chi phí bảo trì nhờ cấu trúc cáp bền và chống oxy hóa.

Ứng dụng trong hệ thống Audio (PA/VA)

BENKA 522 1210 được sử dụng cho các đường tín hiệu điều khiển trong hệ thống âm thanh thông báo và âm thanh khẩn cấp.

Thiết bị kết nối

• Public Address System (PA)
• Voice Alarm System (VA)
• Paging Console
• Zone Controller
• Audio Relay
• DSP Controller
• Mixer Control
• Volume Controller

Ưu điểm

• Hạn chế nhiễu tín hiệu âm thanh.
• Phù hợp cho tín hiệu điều khiển và tín hiệu mức thấp.
• Đảm bảo chất lượng truyền dẫn trên các tuyến cáp dài.

Lưu ý: BENKA 522 1210 không được thiết kế để sử dụng làm cáp loa công suất.

Ứng dụng trong hệ thống BMS và HVAC

Trong hệ thống quản lý tòa nhà, BENKA 522 1210 được sử dụng để kết nối các thiết bị điều khiển, cảm biến và truyền thông công nghiệp.

Thiết bị kết nối

• BMS Controller
• PLC
• DDC Controller
• Remote I/O
• Gateway
• HVAC Controller
• AHU Controller
• FCU Controller
• VAV Controller
• Energy Meter
• Motorized Valve
• Damper Actuator

Hỗ trợ tín hiệu

• Analog 4–20 mA
• Analog 0–10 V
• Digital Input/Output
• RS-485
• Modbus RTU

Lợi ích

• Giảm ảnh hưởng của nhiễu điện từ.
• Đảm bảo tín hiệu điều khiển chính xác.
• Phù hợp hệ thống HVAC và BMS của các công trình quy mô lớn.
• Dễ dàng thi công trong máng cáp, ống điện và tủ điều khiển.

Ứng dụng trong Fire Alarm Systems

BENKA 522 1210 được sử dụng trong các mạch tín hiệu và điều khiển của hệ thống báo cháy theo hồ sơ thiết kế.

Thiết bị kết nối

• Fire Alarm Control Panel (FACP)
• Addressable Module
• Monitor Module
• Control Module
• Beam Detector
• Smoke Detector Interface
• Fire Interface Module
• Alarm Signal Circuit

Lợi ích

• Truyền tín hiệu báo cháy ổn định.
• Giảm nhiễu trên các tuyến cáp dài.
• Nâng cao độ tin cậy của hệ thống điều khiển.

Lưu ý: BENKA 522 1210 là cáp tín hiệu chống nhiễu, không phải cáp chống cháy hoặc cáp duy trì hoạt động khi có hỏa hoạn. Đối với các mạch yêu cầu khả năng duy trì hoạt động trong điều kiện cháy, cần sử dụng cáp chống cháy hoặc cáp chịu lửa chuyên dụng theo yêu cầu của tiêu chuẩn thiết kế và nghiệm thu.

Ứng dụng trong các dự án Tòa Nhà

BENKA 522 1210 được ứng dụng rộng rãi trong:

• Tòa nhà văn phòng
• Trung tâm thương mại
• Khách sạn và Resort
• Bệnh viện
• Trường học
• Trung tâm dữ liệu (Data Center)
• Chung cư cao tầng
• Khu đô thị thông minh

Khu vực lắp đặt

• Phòng BMS
• Phòng Security
• Phòng Fire Alarm
• Phòng Server
• Tủ điều khiển
• Trục kỹ thuật
• Máng cáp
• Tuyến Backbone điều khiển

Ứng dụng trong Nhà máy Công nghiệp

BENKA 522 1210 đáp ứng tốt các yêu cầu truyền tín hiệu trong môi trường công nghiệp.

Hệ thống

• PLC System
• SCADA
• DCS
• Instrumentation
• Energy Management System (EMS)
• Factory Automation
• Process Control

Thiết bị hiện trường

• Pressure Transmitter
• Flow Transmitter
• Level Transmitter
• Temperature Sensor
• Signal Converter
• Remote I/O
• Junction Box

Môi trường sử dụng

• Nhà máy thực phẩm
• Nhà máy điện
• Nhà máy cơ khí
• Nhà máy hóa chất
• Nhà máy xử lý nước
• HVAC công nghiệp

Ưu điểm nổi bật của BENKA 522 1210

Đặc điểm	Lợi ích
1 Pair × 1.0mm²	Truyền tín hiệu ổn định, suy hao thấp
Đồng mềm nhiều sợi (Class 5)	Dễ thi công
Hai lõi xoắn	Giảm nhiễu xuyên âm
Cách điện PE	Tăng độ ổn định tín hiệu
Aluminum Foil Shield	Chống nhiễu EMI/RFI hiệu quả
Vỏ PVC chậm cháy	Phù hợp công trình M&E và ELV
Điện áp 300/500V	Đáp ứng nhiều ứng dụng điều khiển

Vì sao nên chọn BENKA 522 1210?

• Chống nhiễu hiệu quả cho hệ thống điều khiển.
• Truyền tín hiệu ổn định trên khoảng cách dài.
• Phù hợp các hệ thống Security, Audio, BMS và Fire Alarm Systems.
• Độ bền cao, chống oxy hóa tốt.
• Giảm chi phí đầu tư và bảo trì hệ thống.
• Phù hợp cho các dự án tòa nhà, nhà máy và hạ tầng công nghiệp.

Kết luận

Dây cáp tín hiệu BENKA 522 1210 (1 Pair × 1.0mm²) là giải pháp truyền tín hiệu chống nhiễu đáng tin cậy cho các hệ thống Security, Audio (PA/VA), BMS, HVAC, PLC, SCADA, Instrumentation và các mạch điều khiển của Fire Alarm Systems trong các dự án tòa nhà và nhà máy.

Với cấu trúc cặp dây xoắn, ruột dẫn đồng mạ thiếc Class 5, cách điện PE, lớp chống nhiễu Aluminum Foil Shield và vỏ PVC chậm cháy, BENKA 522 1210 mang lại khả năng truyền tín hiệu ổn định, giảm nhiễu điện từ, dễ thi công và đáp ứng các yêu cầu kỹ thuật của hệ thống ELV hiện đại.

Mã đặt hàng dòng BENKA 522

522 1250	Benka 1PAIR x 0,5 mm2, Shielded twisted control cable, Cu/PE/OSCR/FR-PVC, 300/500V, Flame Retardant, 500m/reel, Grey
522 1275	Benka 1PAIR x 0,75 mm2, Shielded twisted control cable, Cu/PE/OSCR/FR-PVC, 300/500V, Flame Retardant, 500m/reel, Grey
522 1210	Benka 1PAIR x 1,0 mm2, Shielded twisted control cable, Cu/PE/OSCR/FR-PVC, 300/500V, Flame Retardant, 500m/reel, Grey
522 12125	Benka 1PAIR x 1,25 mm2, Shielded twisted control cable, Cu/PE/OSCR/FR-PVC, 300/500V, Flame Retardant, 500m/reel, Grey
522 1215	Benka 1PAIR x 1,5 mm2, Shielded twisted control cable, Cu/PE/OSCR/FR-PVC, 300/500V, Flame Retardant, 500m/reel, Grey
522 2215	Benka 2PAIR x 1,5 mm2, Shielded twisted control cable, Cu/PE/OSCR/FR-PVC, 300/500V, Flame Retardant, 500m/reel, Grey
522 1225	Benka 1PAIR x 2,5 mm2, Shielded twisted control cable, Cu/PE/OSCR/FR-PVC, 300/500V, Flame Retardant, 500m/reel, Grey
