Ứng dụng của Dây Cáp BENKA 621 4224C6 trong Hệ Thống Mạng (Ethernet), Thoại (Telephone), Báo Động cho Dự án Tòa Nhà và Nhà Máy

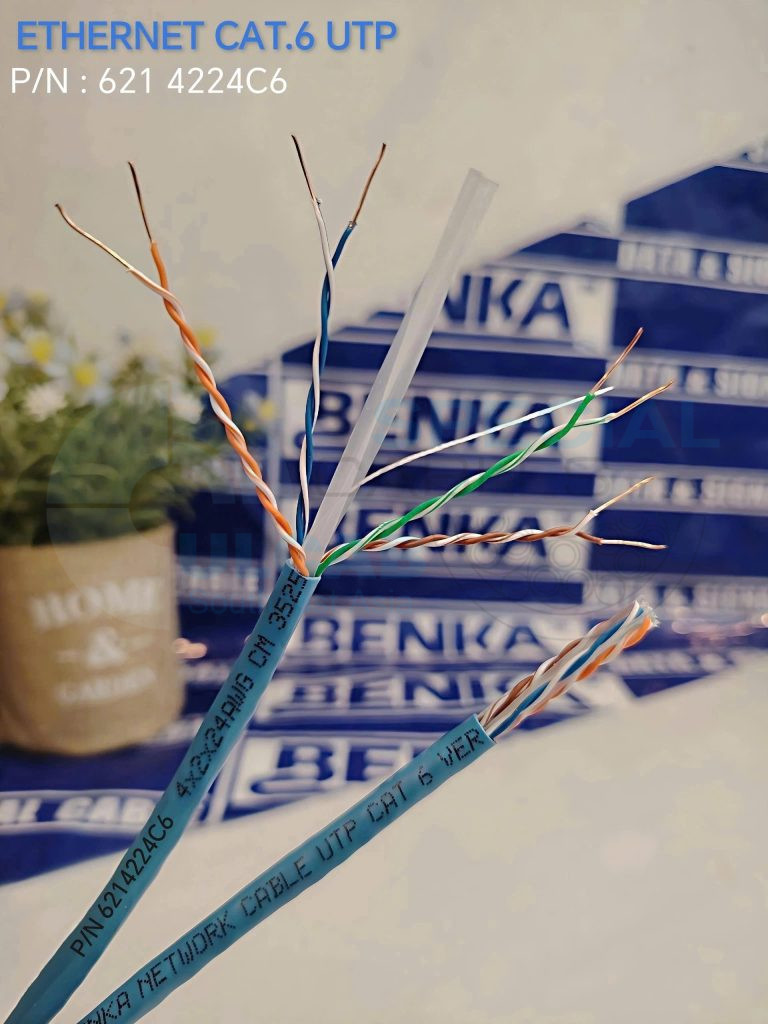

Dây cáp BENKA 621 4224C6 Cat6 UTP LSZH là loại cáp mạng CAT6 UTP lõi đồng 4 cặp xoắn (24 AWG), vỏ LSZH (Low Smoke Zero Halogen), được thiết kế cho hạ tầng mạng dữ liệu + thoại + an ninh trong các công trình như tòa nhà, nhà máy và trung tâm dữ liệu.

Dưới đây là các ứng dụng thực tế theo từng hệ thống:

1. Ứng dụng trong hệ thống mạng Ethernet (LAN)

Cáp này chủ yếu dùng cho hệ thống mạng tốc độ Gigabit (1Gbps) trong tòa nhà và nhà máy.

🔹 Kết nối mạng nội bộ

• PC ↔ Switch ↔ Router
• Server ↔ Switch core/distribution
• Phòng IT, tủ rack, MDF/IDF

👉 Phù hợp cho:

• Mạng văn phòng
• Mạng doanh nghiệp
• Hệ thống data nội bộ

🔹 Wi-Fi (Access Point)

• Cấp dữ liệu + nguồn PoE cho Access Point
• Dùng trong:
  • Văn phòng
  • Khách sạn
  • Trung tâm thương mại

👉 Ưu điểm: ổn định, hỗ trợ PoE (IEEE 802.3af/at)

🔹 Camera IP (CCTV)

• Camera IP Full HD / 2MP / 4MP
• Kết hợp switch PoE
• Khoảng cách tối đa 100m theo chuẩn Ethernet

2. Ứng dụng trong hệ thống thoại (Telephone / VoIP)

🔹 Điện thoại IP (IP Phone)

• Kết nối điện thoại bàn VoIP trong văn phòng
• Sử dụng cùng tổng đài IP (IP-PBX)

🔹 Hệ thống tổng đài nội bộ

• Call center
• Tổng đài doanh nghiệp

👉 Lợi ích:

• Truyền thoại + dữ liệu trên cùng một hạ tầng
• Giảm chi phí cáp riêng cho thoại truyền thống

3. Ứng dụng trong hệ thống báo động & an ninh

🔹 Báo động chống trộm / báo cháy (low-level integration)

• Kết nối:
  • Cảm biến cửa
  • Cảm biến chuyển động
  • Module IO của hệ thống an ninh

🔹 Hệ thống kiểm soát ra vào (Access Control)

• Máy chấm công
• Khóa cửa điện tử
• Controller trung tâm

🔹 Hệ thống giám sát an ninh tích hợp

• Kết nối về server quản lý an ninh
• Tích hợp BMS (Building Management System)

4. Ứng dụng trong nhà máy (Industrial & Factory)

🔹 Mạng điều khiển & giám sát

• PLC ↔ HMI ↔ SCADA
• Thu thập dữ liệu sản xuất
• Giám sát dây chuyền

🔹 IoT công nghiệp

• Cảm biến nhiệt độ, độ ẩm
• Máy chấm công
• Thiết bị đo lường mạng

🔹 Camera nhà xưởng & kho

• Giám sát dây chuyền sản xuất
• Kho hàng, bãi xe, cổng bảo vệ

5. Vai trò trong hạ tầng tòa nhà

Cáp này thường nằm trong hệ thống:

• Horizontal cabling (cáp ngang): từ tủ mạng tầng đến ổ cắm RJ45
• Backbone ngắn: giữa các tủ IDF
• Hệ thống ELV (Extra Low Voltage)

6. Đặc điểm giúp phù hợp các ứng dụng trên

• CAT6: hỗ trợ Gigabit Ethernet (1Gbps), băng thông ~250MHz
• UTP: dễ thi công, chi phí thấp
• LSZH: ít khói, không halogen → an toàn cháy nổ trong tòa nhà
• Lõi đồng 24AWG: truyền tín hiệu ổn định ≤ 100m

Kết luận

BENKA 621 4224C6 Cat6 UTP LSZH là loại cáp đa dụng cho hạ tầng điện nhẹ (ELV), dùng tốt cho:

• Mạng LAN Gigabit
• Hệ thống VoIP (thoại IP)
• Camera IP & PoE
• Hệ thống báo động – kiểm soát ra vào
• Mạng điều khiển nhà máy (PLC/SCADA mức cơ bản)

🏢 1. Sơ đồ tổng thể hệ thống ELV (mức cao)

                    INTERNET
                        |
                   [ ROUTER ]
                        |
                   [ CORE SWITCH ]
                        |
        -------------------------------------
        |                 |                 |
   [SWITCH TẦNG]    [SERVER / NVR]   [IP-PBX Tổng đài]
        |                 |                 |
  ---------------         |                 |
  |      |      |         |                 |
 PC   IP PHONE  AP     CAMERA IP       IP PHONE
            |             |                 |
        (PoE Switch nếu cần cấp nguồn)

🏢 2. Sơ đồ hệ thống mạng LAN theo tầng (Building)

         TẦNG 1          TẦNG 2          TẦNG 3
      -----------     -----------     -----------
      PC  IP Phone    PC  IP Phone    PC  IP Phone
        \   |   /       \   |   /       \   |   /
         [SWITCH]       [SWITCH]       [SWITCH]
              \             |             /
               \            |            /
                ------ BACKBONE CAT6 ------
                           |
                      [CORE SWITCH]
                           |
                        SERVER

👉 Cáp CAT6 BENKA dùng cho:

• Từ switch tầng → ổ cắm mạng (horizontal cabling)
• Từ switch tầng → core switch (uplink nếu khoảng cách phù hợp)

🎥 3. Sơ đồ hệ thống Camera IP (CCTV)

 Camera IP ----\
 Camera IP -----+--> [PoE SWITCH] ---> [NVR / SERVER] ---> [MONITOR]
 Camera IP ----/
                        |
                     CAT6 UTP

✔ Có thể cấp:

• Dữ liệu + nguồn PoE trên cùng 1 sợi CAT6

📞 4. Sơ đồ hệ thống thoại IP (VoIP)

 IP PHONE ----\
 IP PHONE -----+--> [SWITCH PoE] ---> [IP-PBX / CLOUD PBX]
 IP PHONE ----/

✔ Ưu điểm:

• Không cần cáp thoại riêng
• Dùng chung hạ tầng mạng CAT6

🚨 5. Sơ đồ hệ thống báo động & kiểm soát ra vào

 [CẢM BIẾN] --->\
 [CỬA TỪ] ------+--> [CONTROLLER ACCESS] ---> [SERVER QUẢN LÝ]
 [READER] ----->/
                         |
                      CAT6 UTP

🏭 6. Sơ đồ nhà máy (PLC / SCADA cơ bản)

 [SENSOR] --> [PLC] --> [SWITCH CÔNG NGHIỆP] --> [SCADA SERVER]
                                    |
                                 CAT6
                                    |
                           [HMI / PC GIÁM SÁT]

📌 7. Vai trò cáp BENKA CAT6 trong sơ đồ

Cáp được dùng ở các tuyến:

• 🔹 Horizontal cabling (ổ cắm mạng trong phòng)
• 🔹 Switch tầng ↔ thiết bị đầu cuối
• 🔹 Camera IP / Access Point / IP Phone
• 🔹 Liên kết tủ mạng nhỏ (IDF)
