Ứng dụng của Dây Cáp BENKA 313 4224C6 trong Hệ Thống Mạng (Ethernet), Thoại (Telephone), Báo Động cho Dự án Tòa Nhà và Nhà Máy

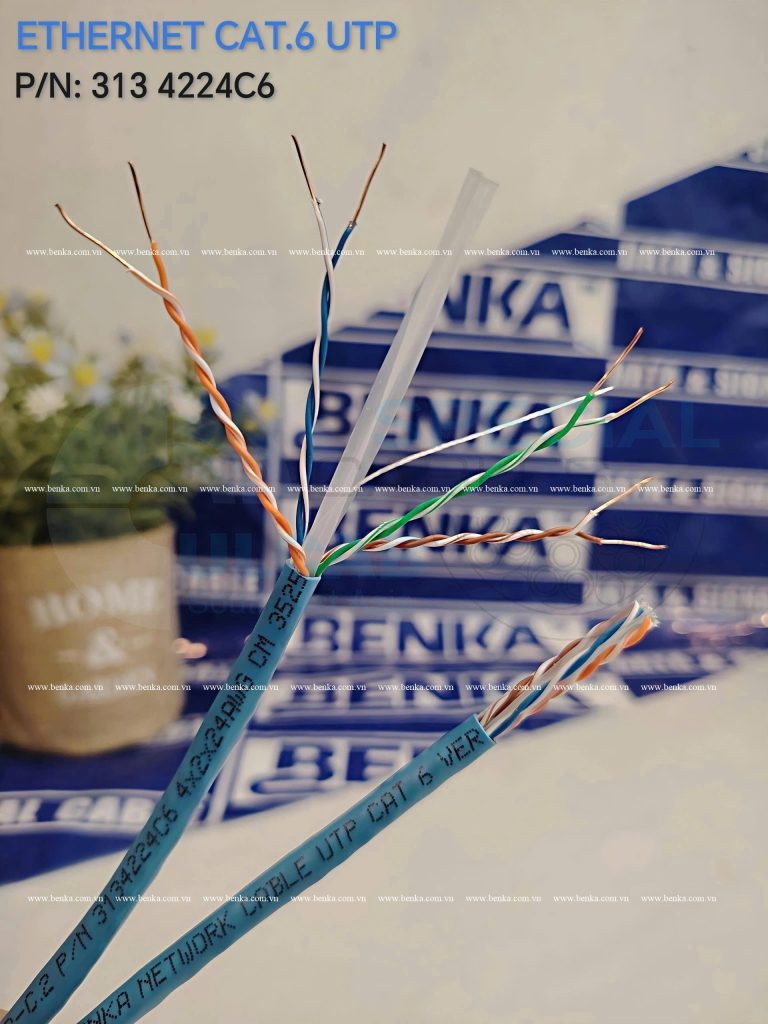

Dây cáp mạng BENKA 313 4224C6 (Cat6 U/UTP 4x2x24AWG) là loại cáp đồng xoắn đôi dùng phổ biến trong hạ tầng điện nhẹ (ELV) cho tòa nhà và nhà máy. Dưới đây là các ứng dụng thực tế theo từng hệ thống:

1. Ứng dụng trong hệ thống mạng (Ethernet / LAN)

Cáp BENKA Cat6 được thiết kế cho truyền dữ liệu tốc độ cao lên đến 1 Gbps (Gigabit Ethernet) và băng thông ~250 MHz, phù hợp cho hầu hết hệ thống mạng hiện đại.

✔ Mạng văn phòng – tòa nhà

• Kết nối PC, laptop với switch mạng
• Kết nối switch tầng → switch trung tâm (uplink nội bộ ≤ 100m)
• Hệ thống Wi-Fi (kết nối Access Point)
• Mạng nội bộ cho phòng họp, phòng IT

✔ Hệ thống Camera IP (CCTV)

• Camera IP Full HD / 2MP / 4MP
• Truyền dữ liệu video qua Ethernet
• Cấp nguồn qua PoE (802.3af/at) cho camera
• Ứng dụng mạnh trong:
  • Tòa nhà văn phòng
  • Chung cư
  • Nhà máy, kho bãi

✔ VoIP / hệ thống thoại IP

• IP Phone (điện thoại VoIP)
• Tổng đài IP (PBX)
• Hội nghị truyền hình (Video conference)

2. Ứng dụng trong hệ thống BMS / Smart Building

Cáp Cat6 BENKA rất phổ biến trong hệ thống tòa nhà thông minh (BMS):

• Điều khiển HVAC (điều hòa trung tâm)
• Hệ thống chiếu sáng thông minh
• Kiểm soát ra vào (Access Control)
• Thang máy, cảm biến tòa nhà

👉 Đây là lớp hạ tầng “xương sống” cho hệ thống điều khiển và giám sát.

3. Ứng dụng trong nhà máy (Industrial / Factory)

Trong môi trường nhà máy, cáp 313 4224C6 được dùng cho cả IT + OT (Operational Technology):

✔ Hệ thống điều khiển sản xuất

• PLC ↔ HMI
• PLC ↔ SCADA
• Truyền dữ liệu dây chuyền sản xuất

✔ Hệ thống giám sát công nghiệp

• Camera IP nhà xưởng
• Giám sát kho, băng chuyền, cổng xuất nhập

✔ Thiết bị IoT công nghiệp

• Máy chấm công
• Cảm biến nhiệt độ, độ ẩm, môi trường
• Thiết bị đo lường kết nối Ethernet

✔ Hạ tầng phòng điều khiển

• Kết nối tủ rack, switch công nghiệp
• Patch panel → thiết bị điều khiển

4. Ứng dụng trong hệ thống cáp cấu trúc (Structured Cabling)

Theo chuẩn TIA/EIA:

• Dùng làm cáp ngang (Horizontal cabling)
• Kết nối:
  • Patch panel → ổ cắm mạng RJ45
• Giới hạn: ≤ 100m mỗi tuyến

👉 Đây là phần quan trọng nhất trong hệ thống mạng tòa nhà và nhà máy.

5. Ưu điểm giúp phù hợp nhiều ứng dụng

• Hỗ trợ tốc độ 1 Gbps ổn định
• Giảm nhiễu xuyên âm (NEXT tốt)
• Dễ thi công, chi phí hợp lý
• Tương thích PoE cho camera & Wi-Fi
• Phù hợp môi trường văn phòng + công nghiệp nhẹ

6. Tổng kết nhanh

Cáp BENKA 313 4224C6 được dùng cho:

• 🌐 Mạng LAN / Internet nội bộ
• 📷 Camera IP (CCTV + PoE)
• ☎️ VoIP / điện thoại IP
• 🏢 BMS tòa nhà thông minh
• 🏭 PLC / SCADA / nhà máy
• 🔌 Hệ thống cáp cấu trúc tiêu chuẩn

                 INTERNET
                     |
              [Router / Firewall]
                     |
               [Core Switch L3]
                     |
        --------------------------------
        |              |               |
   [Switch Tầng]  [Switch Tầng]  [Server/NVR]
        |              |
   ----------      ----------
   |   |   |        |   |   |
 PC  AP  IP Phone  Camera  PC  AP
 |    |     |        |     |
Cat6 Cat6  Cat6    Cat6   Cat6
(BENKA 313 4224C6 toàn tuyến)

                 INTERNET / WAN
                        |
                [Firewall / Router]
                        |
                 [Core Switch]
                        |
        -----------------------------------
        |                 |               |
   [Switch IT]      [Switch OT]     [Server SCADA]
        |                 |
   -----------       -------------
   |    |    |       |     |     |
  PC  Printer AP     PLC   HMI   IoT Sensors
                        |
                   [Machine Line]

        -------------------------------
        |                             |
   [Camera IP]                 [Access Control]

[Core Switch]
      |
      | uplink Cat6
      |
[Patch Panel]
 |   |   |   |
 |   |   |   |
RJ45 RJ45 RJ45 RJ45
 |    |    |
PC   Camera  AP
