Ứng dụng của Dây Cáp BENKA 236 1240-ER trong Hệ Thống Chống Cháy, Báo Cháy, Báo Động, PCCC cho Dự án Tòa Nhà và Nhà Máy

Ứng dụng của Dây Cáp BENKA 236 1240-ER trong Hệ Thống Chống Cháy, Báo Cháy, Báo Động, PCCC cho Dự án Tòa Nhà và Nhà Máy

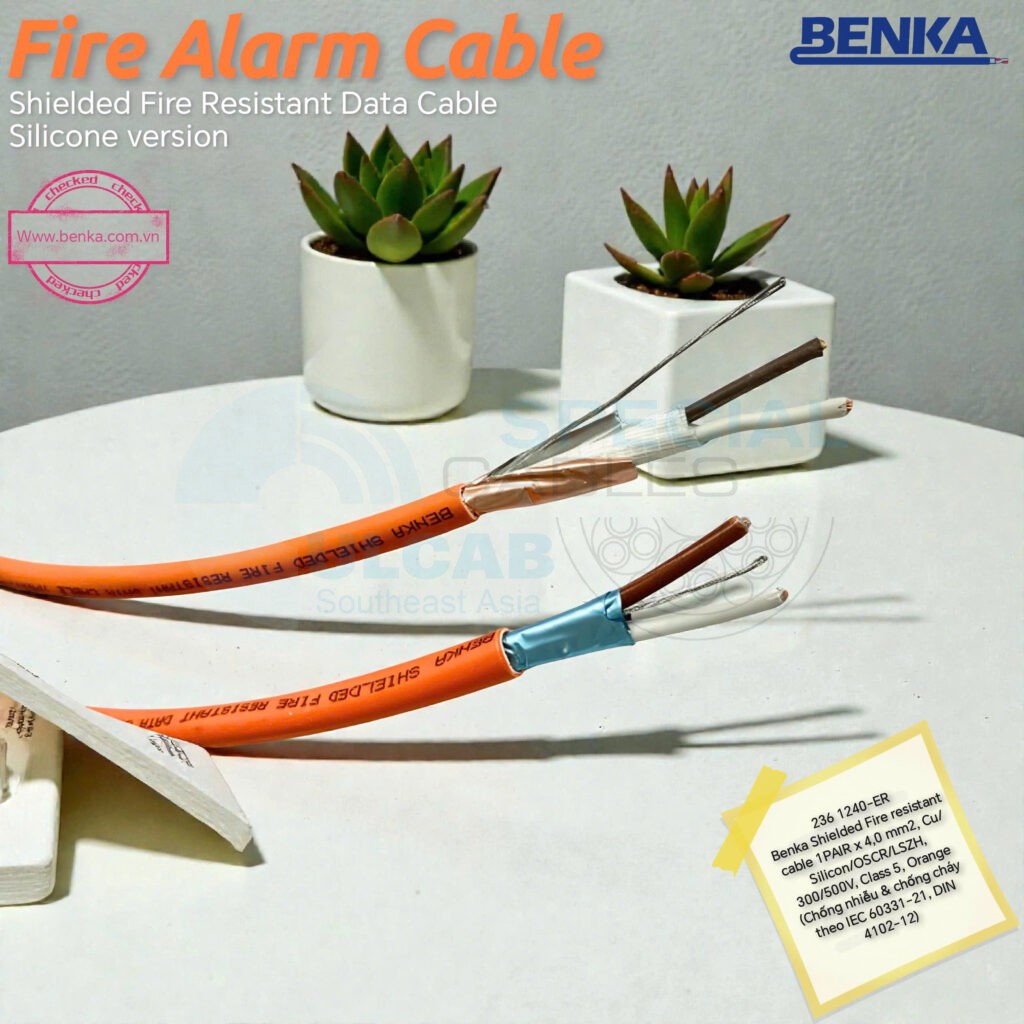

BENKA 236 1240-ER là dòng cáp tín hiệu chống cháy, chống nhiễu chuyên dụng với cấu tạo 1 Pair x 4.0mm², ruột đồng mềm Class 5, cách điện Silicon chịu lửa, chống nhiễu bằng lá nhôm + dây thoát nhiễu (Drain Wire), vỏ LSZH ít khói không Halogen, được thiết kế để duy trì hoạt động của các hệ thống an toàn khi xảy ra hỏa hoạn.

Đặc điểm nổi bật của BENKA 236 1240-ER

• Chống cháy theo các tiêu chuẩn quốc tế như IEC 60331-21, DIN 4102-12 và BS 6387 Cat C.
• Duy trì truyền tín hiệu trong điều kiện nhiệt độ đám cháy lên đến khoảng 950°C trong thời gian dài.
• Lớp chống nhiễu OSCR (Overall Screen) giúp giảm nhiễu điện từ EMI từ biến tần, động cơ, tủ điện công suất lớn.
• Vỏ LSZH hạn chế khói độc và khí ăn mòn khi cháy, tăng khả năng thoát hiểm và bảo vệ thiết bị điện tử.
• Phù hợp với các yêu cầu nghiệm thu PCCC cho công trình dân dụng và công nghiệp.

Ứng dụng trong hệ thống báo cháy tự động

BENKA 236 1240-ER thường được sử dụng để kết nối:

• Trung tâm báo cháy với các module điều khiển.
• Đầu báo khói, đầu báo nhiệt.
• Nút nhấn khẩn cấp (Manual Call Point).
• Chuông báo cháy, còi báo động, đèn chớp.
• Mạch điều khiển kích hoạt thiết bị chữa cháy tự động.

Nhờ khả năng duy trì tín hiệu trong đám cháy, hệ thống vẫn có thể phát hiện và truyền cảnh báo khi xảy ra sự cố.

Ứng dụng trong hệ thống âm thanh sơ tán khẩn cấp (PA/EVAC)

Đây là một trong những ứng dụng phổ biến nhất của cáp 236 1240-ER:

• Kết nối bộ điều khiển EVAC.
• Truyền tín hiệu đến bộ khuếch đại công suất.
• Điều khiển loa thông báo khẩn cấp.
• Hệ thống hướng dẫn thoát nạn trong các tòa nhà cao tầng, trung tâm thương mại, sân bay và bệnh viện.

Khả năng chống cháy giúp đảm bảo thông báo sơ tán vẫn hoạt động trong suốt quá trình cứu hộ.

Ứng dụng trong hệ thống điều khiển PCCC

Trong các công trình hiện đại, BENKA 236 1240-ER được sử dụng cho:

• Điều khiển quạt hút khói.
• Điều khiển quạt tăng áp buồng thang.
• Điều khiển cửa chống cháy.
• Điều khiển damper ngăn cháy.
• Điều khiển bơm chữa cháy.
• Điều khiển thang máy về tầng an toàn khi có cháy.

Các hệ thống này yêu cầu tín hiệu điều khiển không bị gián đoạn trong tình huống khẩn cấp.

Ứng dụng trong hệ thống BMS và tự động hóa nhà máy

Nhờ lớp chống nhiễu hiệu quả, cáp phù hợp cho:

• Hệ thống quản lý tòa nhà BMS.
• Hệ thống SCADA.
• Điều khiển PLC.
• Tín hiệu cảm biến công nghiệp.
• Hệ thống HVAC phục vụ chế độ chữa cháy.

Đặc biệt trong môi trường nhà máy có nhiều động cơ, biến tần và thiết bị công suất lớn, lớp shield giúp tín hiệu ổn định hơn.

Các công trình nên sử dụng BENKA 236 1240-ER

• Chung cư cao tầng.
• Tòa nhà văn phòng.
• Trung tâm thương mại.
• Bệnh viện.
• Trường học.
• Khách sạn.
• Sân bay.
• Nhà máy sản xuất.
• Nhà máy điện.
• Hệ thống giao thông ngầm và hạ tầng trọng điểm.

Kết luận

Đối với các dự án yêu cầu duy trì hoạt động của hệ thống báo cháy, báo động và điều khiển PCCC khi xảy ra hỏa hoạn, BENKA 236 1240-ER là lựa chọn phù hợp nhờ các đặc tính:

• Chống cháy và duy trì mạch điện.
• Chống nhiễu điện từ.
• Ít khói, không Halogen.
• Đáp ứng các tiêu chuẩn quốc tế IEC 60331-21, DIN 4102-12, BS 6387.
• Phù hợp cho hệ thống Fire Alarm, PA/EVAC, BMS, HVAC và các hệ thống an toàn trọng yếu trong tòa nhà và nhà máy.

Nếu bạn muốn sơ đồ kết nối hệ thống sử dụng cáp BENKA 236 1240-ER trong hệ thống PCCC, có thể tham khảo mô hình tổng quát dưới đây:

                    ┌───────────────────┐
                    │ TỦ TRUNG TÂM      │
                    │ BÁO CHÁY (FACP)   │
                    └─────────┬─────────┘
                              │
                 Cáp BENKA 236 1240-ER
                              │
          ┌───────────────────┼───────────────────┐
          │                   │                   │
          ▼                   ▼                   ▼

 ┌────────────────┐  ┌────────────────┐  ┌────────────────┐
 │ Đầu báo khói   │  │ Đầu báo nhiệt  │  │ Nút nhấn khẩn  │
 │ Smoke Detector │  │ Heat Detector  │  │ MCP            │
 └────────────────┘  └────────────────┘  └────────────────┘

                              │
                              ▼

                    ┌───────────────────┐
                    │ MODULE ĐIỀU KHIỂN │
                    │ CONTROL MODULE    │
                    └─────────┬─────────┘
                              │
                 Cáp BENKA 236 1240-ER
                              │
          ┌───────────────────┼───────────────────┐
          │                   │                   │
          ▼                   ▼                   ▼

 ┌────────────────┐  ┌────────────────┐  ┌────────────────┐
 │ Chuông/Còi     │  │ Đèn chớp       │  │ Loa EVAC       │
 │ Alarm Bell     │  │ Strobe Light   │  │ Voice Alarm    │
 └────────────────┘  └────────────────┘  └────────────────┘

                              │
                              ▼

                    ┌───────────────────┐
                    │ MODULE GIÁM SÁT   │
                    │ & ĐIỀU KHIỂN      │
                    └─────────┬─────────┘
                              │
                 Cáp BENKA 236 1240-ER
                              │
        ┌─────────────┬─────────────┬─────────────┐
        ▼             ▼             ▼             ▼

 ┌──────────┐ ┌──────────┐ ┌──────────┐ ┌──────────┐
 │ Quạt hút │ │ Quạt tăng│ │ Bơm PCCC │ │ Cửa chống│
 │ khói     │ │ áp       │ │ Fire Pump│ │ cháy     │
 └──────────┘ └──────────┘ └──────────┘ └──────────┘

Kết nối điển hình cho nhà máy và tòa nhà

1. Hệ thống báo cháy địa chỉ (Addressable Fire Alarm)

• Từ tủ trung tâm → Loop SLC.
• BENKA 236 1240-ER dùng cho:
  • Đầu báo khói.
  • Đầu báo nhiệt.
  • Nút nhấn khẩn.
  • Module giám sát.
  • Module điều khiển.

FACP ── SLC Loop ── Detector ── MCP ── Monitor Module ── Control Module

2. Hệ thống âm thanh sơ tán EVAC

Tủ EVAC
   │
Amplifier
   │
BENKA 236 1240-ER
   │
Zone Controller
   │
Loa tầng 1 → Loa tầng 2 → Loa tầng 3 ...

3. Điều khiển quạt hút khói

FACP
  │
Control Module
  │
BENKA 236 1240-ER
  │
Tủ điều khiển quạt
  │
Quạt hút khói

4. Điều khiển bơm chữa cháy

FACP
  │
Control Module
  │
BENKA 236 1240-ER
  │
Fire Pump Control Panel
  │
Bơm điện / Bơm Diesel

Lưu ý thiết kế

• Dây shield (drain wire) nên tiếp địa một đầu tại tủ trung tâm để tránh vòng lặp nhiễu.
• Tách riêng tuyến cáp báo cháy với cáp động lực 380V.
• Đối với hệ thống yêu cầu duy trì hoạt động khi cháy (EVAC, quạt hút khói, tăng áp, bơm chữa cháy), nên đi trong máng hoặc ống có khả năng chống cháy theo yêu cầu của tiêu chuẩn PCCC hiện hành.
• Cần lựa chọn tiết diện và chiều dài tuyến cáp phù hợp với dòng tải và sụt áp cho từng thiết bị.
