Ứng dụng của Dây Cáp BENKA 236 1225-ER trong Hệ Thống Chống Cháy, Báo Cháy, Báo Động, PCCC cho Dự án Tòa Nhà và Nhà Máy

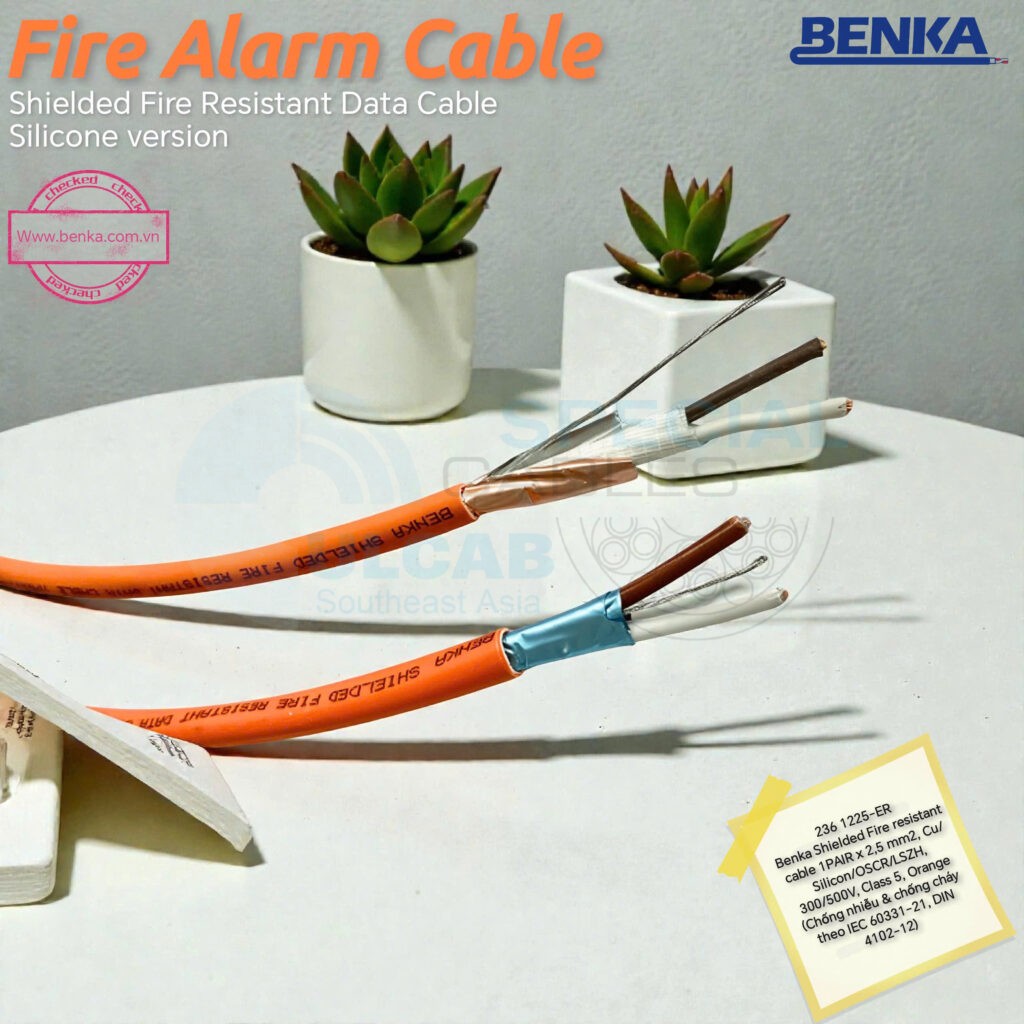

BENKA 236 1225-ER là cáp tín hiệu chống cháy, chống nhiễu cấu hình 1 Pair x 2.5mm², ruột dẫn đồng mềm Class 5, cách điện Silicone chịu lửa, lớp chống nhiễu bằng lá nhôm và dây thoát nhiễu, vỏ LSZH (Low Smoke Zero Halogen) màu cam. Cáp được thiết kế để duy trì truyền tín hiệu trong điều kiện hỏa hoạn và giảm thiểu nhiễu điện từ trong các hệ thống an toàn quan trọng.
1. Ứng dụng trong Hệ thống Báo Cháy (Fire Alarm System)
Cáp BENKA 236 1225-ER được sử dụng cho:
- Kết nối đầu báo khói, đầu báo nhiệt với trung tâm báo cháy.
- Kết nối nút nhấn khẩn (Manual Call Point).
- Đường tín hiệu điều khiển module giám sát và module điều khiển.
- Đường truyền tín hiệu cho chuông, còi, đèn báo cháy.
- Các tuyến tín hiệu quan trọng yêu cầu duy trì hoạt động khi xảy ra cháy.
Lợi ích
- Duy trì tính toàn vẹn mạch điện trong điều kiện nhiệt độ cao.
- Chống nhiễu EMI/RFI giúp tín hiệu báo cháy ổn định và chính xác.
- Giảm nguy cơ báo giả hoặc mất tín hiệu do nhiễu từ hệ thống điện động lực.
2. Ứng dụng trong Hệ thống Báo Động và An Ninh
Cáp phù hợp cho:
- Hệ thống báo động chống đột nhập.
- Cảm biến cửa từ, cảm biến chuyển động.
- Hệ thống kiểm soát ra vào (Access Control).
- Hệ thống giám sát an ninh tích hợp BMS.
Lợi ích
- Lớp chống nhiễu bảo vệ tín hiệu điều khiển khỏi tác động của biến tần, động cơ và nguồn điện công nghiệp.
- Đảm bảo độ tin cậy cao trong môi trường nhà máy có nhiều thiết bị điện công suất lớn.
3. Ứng dụng trong Hệ thống PCCC (Fire Protection System)
BENKA 236 1225-ER thường được triển khai cho:
- Điều khiển quạt hút khói.
- Điều khiển quạt tăng áp cầu thang.
- Điều khiển cửa chống cháy.
- Điều khiển thang máy khi có sự cố cháy.
- Kết nối các thiết bị PCCC với trung tâm điều khiển.
Lợi ích
Khi xảy ra hỏa hoạn, các hệ thống PCCC phải tiếp tục hoạt động để hỗ trợ thoát nạn và chữa cháy. Khả năng duy trì mạch điện của cáp giúp các thiết bị này vận hành liên tục trong thời gian yêu cầu.
4. Ứng dụng trong Hệ thống Âm thanh Thông báo Khẩn cấp (PA/VA)
Cáp được sử dụng cho:
- Hệ thống loa thông báo sơ tán.
- Hệ thống Public Address (PA).
- Hệ thống Voice Alarm (VA).
- Trung tâm điều khiển âm thanh khẩn cấp EVAC.
Lợi ích
- Truyền tín hiệu âm thanh ổn định.
- Chống nhiễu tốt giúp thông báo rõ ràng trong tình huống khẩn cấp.
- Duy trì liên lạc khi có cháy.
5. Ứng dụng trong Hệ thống Chiếu sáng Khẩn cấp
Bao gồm:
- Đèn Exit.
- Đèn sự cố.
- Bộ điều khiển chiếu sáng khẩn cấp.
- Hệ thống giám sát đèn thoát hiểm.
Các tuyến tín hiệu điều khiển sử dụng BENKA 236 1225-ER giúp hệ thống hoạt động ổn định trong tình huống cháy, hỗ trợ người dùng thoát hiểm an toàn.
6. Ứng dụng cho Dự án Tòa Nhà và Nhà Máy
Tòa nhà
- Chung cư cao tầng.
- Văn phòng.
- Trung tâm thương mại.
- Khách sạn.
- Bệnh viện.
- Sân bay và nhà ga.
Nhà máy
- Nhà máy sản xuất.
- Kho logistics.
- Khu công nghiệp.
- Nhà máy điện.
- Nhà máy hóa chất và thực phẩm.
Các đặc tính nổi bật giúp phù hợp với hệ thống PCCC
| Đặc tính | Lợi ích |
|---|---|
| 1 Pair x 2.5mm² | Truyền tín hiệu và điều khiển ổn định |
| Chống cháy IEC 60331-21 | Duy trì hoạt động khi xảy ra cháy |
| Chống nhiễu OSCR Shield | Hạn chế EMI/RFI |
| Vỏ LSZH | Ít khói, không phát sinh khí halogen độc hại |
| Ruột dẫn đồng mềm Class 5 | Dễ thi công, đấu nối |
| Điện áp 300/500V | Phù hợp hệ thống tín hiệu và điều khiển PCCC |
Kết luận
Đối với các dự án tòa nhà, trung tâm thương mại, bệnh viện, khách sạn và nhà máy công nghiệp, dây cáp BENKA 236 1225-ER là lựa chọn phù hợp cho các tuyến tín hiệu quan trọng trong hệ thống báo cháy, báo động, âm thanh khẩn cấp, điều khiển PCCC và BMS, nhờ khả năng chống cháy, chống nhiễu và duy trì hoạt động của hệ thống trong điều kiện hỏa hoạn.
1. Sơ đồ hệ thống báo cháy địa chỉ (Addressable Fire Alarm)
┌───────────────────────┐
│ TỦ TRUNG TÂM BÁO CHÁY │
└───────────┬───────────┘
│
Cáp BENKA 236 1225-ER
│
┌──────────────┬──────────────┬──────────────┐
│ │ │ │
▼ ▼ ▼ ▼
Đầu báo khói Đầu báo nhiệt Nút nhấn khẩn Module I/O
│ │ │ │
└──────────────┴──────────────┴──────────────┘
│
Vòng LoopỨng dụng: Truyền tín hiệu giữa trung tâm báo cháy và các thiết bị đầu cuối.
2. Sơ đồ điều khiển quạt hút khói và quạt tăng áp
TỦ TRUNG TÂM BÁO CHÁY
│
│ BENKA 236 1225-ER
▼
Module Điều Khiển
│
│ Tín hiệu ON/OFF
▼
TỦ ĐIỀU KHIỂN MCC
│
┌───────┴────────┐
▼ ▼
Quạt hút khói Quạt tăng ápChức năng:
- Khi xảy ra cháy, trung tâm phát lệnh.
- Module điều khiển gửi tín hiệu đến tủ MCC.
- Quạt hút khói và quạt tăng áp hoạt động tự động.
3. Sơ đồ kết nối hệ thống chữa cháy Sprinkler
Công tắc dòng chảy
│
│
BENKA 236 1225-ER
│
▼
Trung tâm báo cháy
│
▼
Module điều khiển
│
▼
Tủ bơm chữa cháy
│
┌───────┼────────┐
▼ ▼ ▼
Bơm điện Bơm diesel Bơm bù ápỨng dụng:
- Truyền tín hiệu báo động từ Flow Switch.
- Điều khiển khởi động hệ thống bơm chữa cháy.
4. Sơ đồ hệ thống âm thanh khẩn cấp EVAC
TỦ EVAC / PA-VA
│
│
BENKA 236 1225-ER
│
▼
Bộ khuếch đại
│
▼
Bộ chọn vùng
│
┌──────────┼──────────┐
▼ ▼ ▼
Khu vực A Khu vực B Khu vực C
Loa Loa LoaChức năng:
- Phát thông báo sơ tán khi có cháy.
- Duy trì truyền tín hiệu trong điều kiện nhiệt độ cao.
5. Sơ đồ tích hợp BMS – PCCC
HỆ THỐNG BMS
│
│
BENKA 236 1225-ER
│
▼
Trung tâm báo cháy
│
┌───────────┼───────────┐
▼ ▼ ▼
Quạt khói Thang máy Cửa chống cháy
│ │ │
└───────────┴───────────┘Tác dụng:
- Giám sát trạng thái hệ thống PCCC.
- Điều khiển liên động khi có sự cố cháy.
Khuyến nghị sử dụng
Cáp BENKA 236 1225-ER (2.5mm²) thường phù hợp nhất cho:
- Module điều khiển quạt hút khói.
- Tín hiệu điều khiển bơm chữa cháy.
- Liên động thang máy.
- Điều khiển cửa chống cháy.
- Tín hiệu từ Flow Switch, Pressure Switch.
- Các tuyến tín hiệu quan trọng yêu cầu chống cháy và chống nhiễu.
