Ứng dụng của Dây Cáp BENKA 236 1215-UN trong Hệ Thống Chống Cháy, Báo Cháy, Báo Động, PCCC cho Dự án Tòa Nhà và Nhà Máy

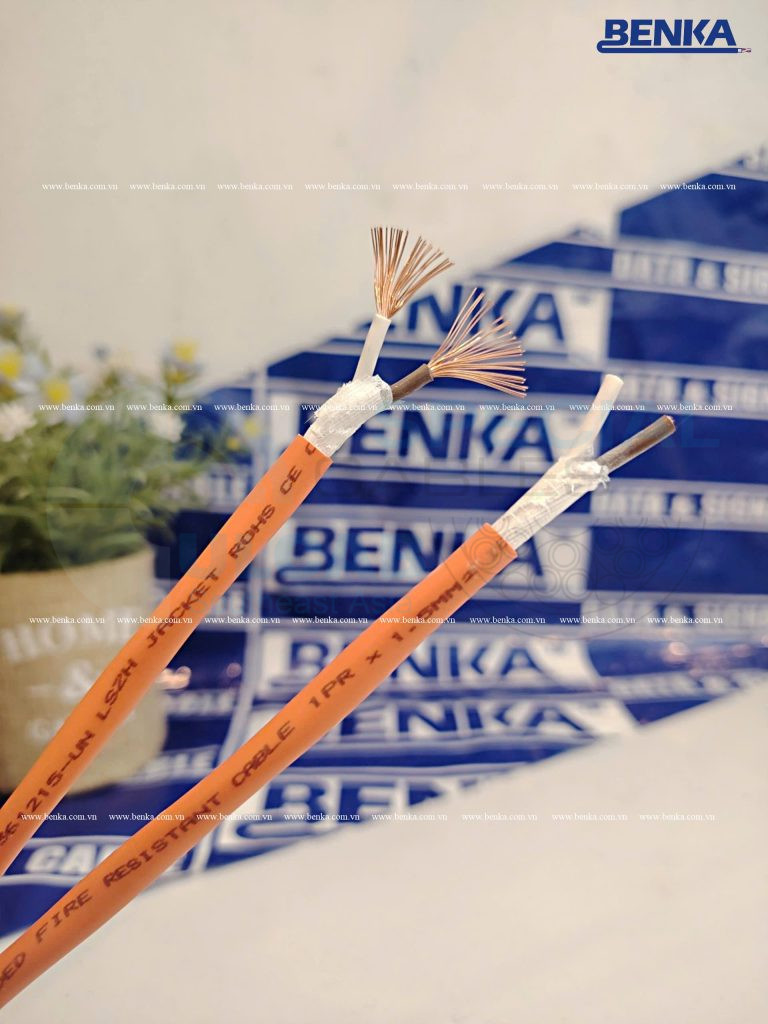

Dây cáp BENKA 236 1215-UN (1 Pair x 1.5mm²) là loại cáp tín hiệu/chống cháy dùng trong hệ thống PCCC, chuyên cho các công trình tòa nhà cao tầng, nhà máy, khu công nghiệp. Đây là dòng cáp được thiết kế để duy trì hoạt động của tín hiệu trong điều kiện hỏa hoạn, nên có vai trò rất quan trọng trong hệ thống an toàn.
Dưới đây là ứng dụng thực tế của loại cáp này trong các hệ thống PCCC:
1. Hệ thống báo cháy tự động (Fire Alarm System)
Đây là ứng dụng quan trọng nhất của BENKA 236 1215-UN.
Cáp được dùng để truyền tín hiệu giữa:
- Đầu báo khói, đầu báo nhiệt
- Nút nhấn khẩn (Manual Call Point)
- Module giám sát / module điều khiển
- Tủ trung tâm báo cháy
- Chuông, còi, đèn báo cháy
👉 Vai trò:
Đảm bảo tín hiệu báo cháy không bị gián đoạn khi có hỏa hoạn, giúp hệ thống vẫn hoạt động để cảnh báo và kích hoạt xử lý kịp thời.
2. Hệ thống báo động & sơ tán (EVAC / PA System)
Cáp được sử dụng trong:
- Loa thông báo khẩn cấp
- Hệ thống âm thanh sơ tán (EVAC)
- Bộ khuếch đại & điều khiển trung tâm
👉 Vai trò:
Giúp phát thông báo hướng dẫn thoát nạn ngay cả khi cháy xảy ra, vì cáp có khả năng chịu nhiệt và ít khói độc (LSZH).
3. Hệ thống an ninh – an toàn tòa nhà
Dùng trong các hệ thống:
- Báo trộm, cảm biến cửa
- Cảm biến chuyển động
- Tủ trung tâm an ninh
👉 Vai trò:
Đảm bảo hệ thống an ninh vẫn hoạt động ổn định trong môi trường nhiệt độ cao hoặc sự cố cháy.
4. Hệ thống điều khiển kỹ thuật (BMS – nhà máy, tòa nhà)
Ứng dụng trong:
- Hệ thống điều khiển quạt hút khói
- Quạt tăng áp cầu thang
- Điều khiển thang máy chế độ khẩn cấp
- Hệ thống tự động hóa nhà máy
👉 Vai trò:
Giúp các thiết bị kỹ thuật vận hành theo kịch bản PCCC khi có sự cố.
5. Hệ thống chiếu sáng khẩn cấp
- Đèn exit
- Đèn thoát hiểm
- Đèn sự cố hành lang
👉 Vai trò:
Đảm bảo đường thoát nạn vẫn được chiếu sáng khi mất điện do cháy.
Đặc điểm giúp cáp phù hợp PCCC
Từ thông tin kỹ thuật của dòng BENKA 236 1215-UN:
- Chống cháy theo IEC 60331 → duy trì mạch khi gặp lửa
- LSZH (Low Smoke Zero Halogen) → ít khói, không khí độc
- 1 Pair 1.5mm² → phù hợp truyền tín hiệu ổn định
- Dây xoắn đôi (twisted pair) → giảm nhiễu tín hiệu
- Dùng cho mạch tín hiệu quan trọng (life safety circuits)
Kết luận
Cáp BENKA 236 1215-UN được dùng chủ yếu trong:
👉 hệ thống báo cháy – báo động – sơ tán – điều khiển an toàn
Nó không phải cáp điện lực mà là cáp tín hiệu chống cháy chuyên dụng, đảm bảo hệ thống PCCC vẫn hoạt động trong thời gian xảy ra hỏa hoạn, đặc biệt quan trọng cho tòa nhà cao tầng và nhà máy công nghiệp.
🔥 1. Sơ đồ tổng thể hệ thống báo cháy
[ ĐẦU BÁO KHÓI / NHIỆT ]
|
| (Loop / Zone - cáp 1 pair 1.5mm²)
|
[ NÚT NHẤN KHẨN (MCP) ]
|
|
-------------------------
| |
| TỦ TRUNG TÂM |
| BÁO CHÁY (FACP) |
| |
-------------------------
| | |
| | |
[Còi/Đèn] [Module] [BMS/EVAC]🔗 2. Sơ đồ loop đấu dây (kiểu phổ biến trong tòa nhà)
TỦ TRUNG TÂM
|
| (+ / -) cáp BENKA 1P x 1.5mm²
|
[Đầu báo 1]----[Đầu báo 2]----[Đầu báo 3]----[MCP]
| |
------------------------------------------------
(Loop Return về tủ)👉 Đây là kiểu loop (vòng kín) giúp:
- Không mất tín hiệu khi đứt 1 điểm
- Hệ thống vẫn hoạt động ổn định khi có sự cố
🔊 3. Kết nối thiết bị cảnh báo (Output)
TỦ BÁO CHÁY
|
-------------------------
| | |
[Còi] [Đèn chớp] [Chuông]
| | |
---- cáp chống cháy BENKA ----🧠 4. Kết nối hệ thống điều khiển PCCC (liên động)
TỦ BÁO CHÁY (FACP)
|
------------------------
| | |
Quạt hút Thang máy EVAC PA
khói khẩn cấp System
|
(cáp BENKA 236 1215-UN hoặc cáp chống cháy tương đương)🏭 5. Ứng dụng thực tế trong công trình
🏢 Tòa nhà cao tầng
- Loop báo cháy mỗi tầng
- Tách zone theo khu vực: hành lang, phòng kỹ thuật, tầng hầm
🏭 Nhà máy
- Chia zone theo xưởng (A, B, C)
- Tích hợp điều khiển quạt hút khói, sprinkler valve
⚠️ Lưu ý kỹ thuật quan trọng
- Không dùng cáp này cho tải công suất lớn (motor, bơm)
- Phải đi riêng với cáp điện lực để tránh nhiễu
- Ưu tiên đi trong ống thép hoặc máng chống cháy
- Tuân thủ tiêu chuẩn: IEC 60331 / BS 6387 (tùy dự án)
