Ứng dụng của Dây Cáp BENKA 236 1210-ER trong Hệ Thống Chống Cháy, Báo Cháy, Báo Động, PCCC cho Dự án Tòa Nhà và Nhà Máy

Ứng dụng của Dây Cáp BENKA 236 1210-ER trong Hệ Thống Chống Cháy, Báo Cháy, Báo Động, PCCC cho Dự án Tòa Nhà và Nhà Máy

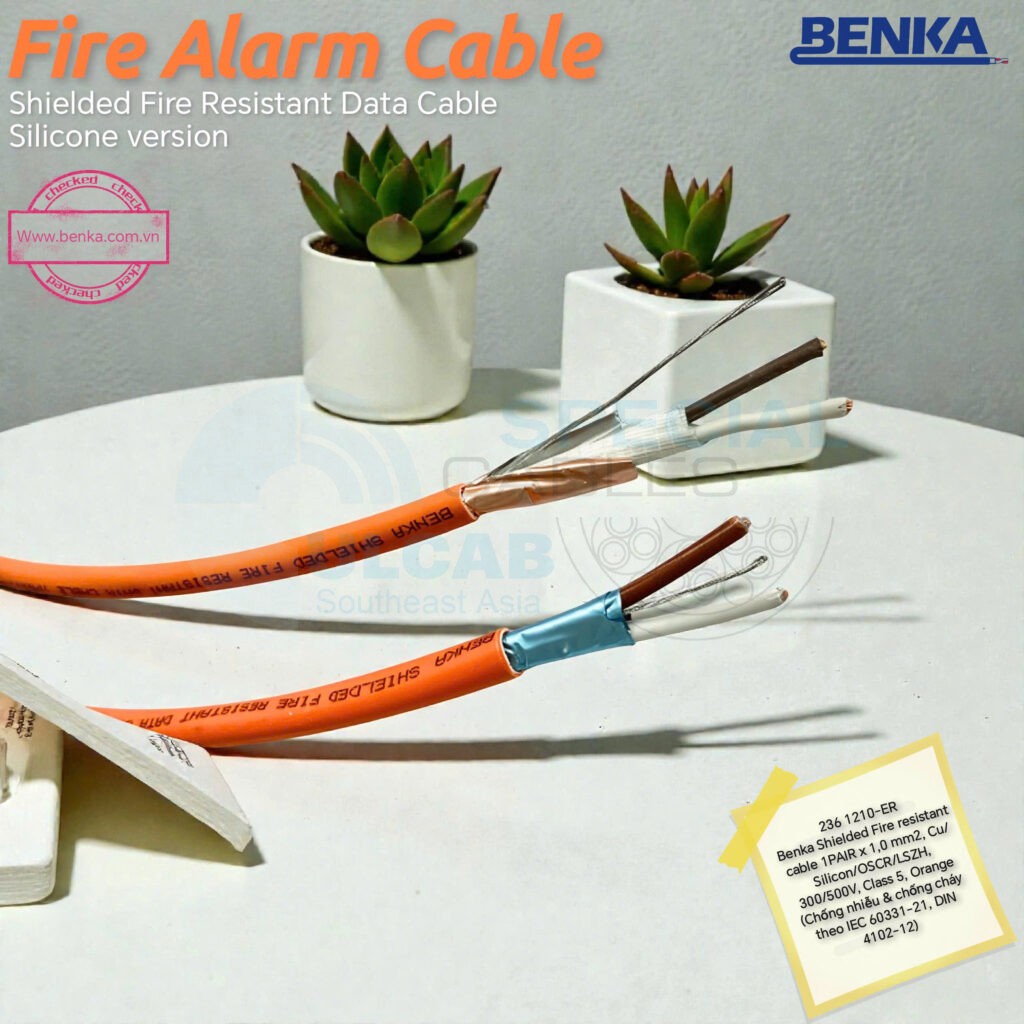

BENKA 236 1210-ER là dòng cáp tín hiệu chống cháy, chống nhiễu chuyên dụng với cấu trúc 1 cặp dây xoắn (1PR x 1.0 mm²), ruột đồng mềm Class 5, cách điện Silicone chịu lửa, lớp chống nhiễu Aluminum Foil + Drain Wire và vỏ LSZH (Low Smoke Zero Halogen) màu cam. Cáp được thiết kế để duy trì hoạt động truyền tín hiệu trong điều kiện hỏa hoạn và đáp ứng các tiêu chuẩn chống cháy quốc tế như IEC 60331-21, DIN 4102-12, IEC 60332-3-22 và IEC 61034-2.

1. Hệ thống báo cháy tự động (Fire Alarm System)

Đây là ứng dụng phổ biến nhất của BENKA 236 1210-ER.

Cáp được sử dụng để kết nối:

• Đầu báo khói quang, đầu báo nhiệt
• Nút nhấn khẩn cấp (Manual Call Point)
• Module giám sát và module điều khiển
• Chuông, còi, đèn báo cháy
• Tủ trung tâm báo cháy địa chỉ hoặc thường

Nhờ khả năng chống nhiễu và chống cháy, tín hiệu báo cháy vẫn được truyền ổn định ngay cả khi có tác động nhiệt độ cao hoặc nhiễu điện từ trong công trình.

2. Hệ thống báo động sơ tán khẩn cấp

Trong các tòa nhà cao tầng, trung tâm thương mại, khách sạn và nhà máy, cáp được sử dụng cho:

• Hệ thống còi báo động
• Đèn Exit và đèn chỉ dẫn thoát hiểm
• Hệ thống kích hoạt sơ tán tự động

Khả năng duy trì tính toàn vẹn của mạch điện trong thời gian cháy giúp đảm bảo tín hiệu cảnh báo được phát liên tục, hỗ trợ người bên trong công trình thoát nạn an toàn.

3. Hệ thống âm thanh khẩn cấp EVAC / PA

BENKA 236 1210-ER thường được sử dụng để truyền tín hiệu:

• Loa thông báo khẩn cấp
• Bộ điều khiển EVAC
• Bộ khuếch đại công suất
• Hệ thống Public Address (PA)

Trong trường hợp cháy, hệ thống phát thanh hướng dẫn thoát hiểm phải hoạt động liên tục. Cáp chống cháy giúp duy trì đường truyền tín hiệu âm thanh trong suốt thời gian chịu lửa được thiết kế.

4. Hệ thống điều khiển chữa cháy

Cáp được dùng cho các tín hiệu điều khiển giữa:

• Trung tâm báo cháy
• Tủ điều khiển bơm chữa cháy
• Van điện từ
• Quạt tăng áp cầu thang
• Quạt hút khói
• Hệ thống điều khiển màn ngăn cháy

Các tín hiệu điều khiển này là thành phần quan trọng của hệ thống PCCC tổng thể, yêu cầu độ tin cậy cao khi xảy ra sự cố cháy.

5. Hệ thống BMS và điều khiển kỹ thuật tòa nhà

Trong các dự án Building Management System (BMS), cáp được sử dụng để truyền tín hiệu:

• Điều khiển HVAC
• Điều khiển quạt hút khói
• Giám sát trạng thái thiết bị PCCC
• Kết nối các module I/O

Lớp chống nhiễu 100% bằng lá nhôm và dây thoát nhiễu giúp hạn chế ảnh hưởng của nhiễu điện từ trong môi trường có nhiều động cơ và biến tần.

6. Hệ thống an ninh và báo động

Ngoài PCCC, BENKA 236 1210-ER còn được sử dụng cho:

• Hệ thống báo trộm
• Cảm biến cửa từ
• Cảm biến chuyển động
• Trung tâm an ninh

Cấu trúc cáp xoắn đôi có chống nhiễu giúp đảm bảo tín hiệu ổn định và giảm cảnh báo giả do nhiễu điện từ.

7. Ứng dụng trong các dự án nhà máy công nghiệp

Đặc biệt phù hợp cho:

• Nhà máy sản xuất điện tử
• Nhà máy thực phẩm
• Nhà máy dược phẩm
• Kho logistics
• Trung tâm dữ liệu (Data Center)

Do môi trường công nghiệp thường có mức nhiễu điện từ cao từ động cơ, máy biến áp và biến tần, lớp Shield của cáp giúp tăng độ ổn định tín hiệu. Đồng thời vỏ LSZH hạn chế khói độc và khí ăn mòn khi xảy ra cháy.

Ưu điểm nổi bật cho các dự án PCCC

Kết luận

Đối với các dự án tòa nhà cao tầng, bệnh viện, khách sạn, trung tâm thương mại, nhà máy công nghiệp và kho logistics, dây cáp BENKA 236 1210-ER là lựa chọn phù hợp cho các mạch tín hiệu quan trọng của hệ thống báo cháy, báo động, EVAC, BMS và điều khiển PCCC nhờ khả năng chống cháy – chống nhiễu – ít khói – không halogen – duy trì tính toàn vẹn mạch điện khi xảy ra hỏa hoạn.

1. Kết nối hệ thống báo cháy địa chỉ (Addressable Fire Alarm)

+-------------------+
| Tủ Trung Tâm FACP |
+-------------------+
         |
         |  BENKA 236 1210-ER
         |
   +-----+------+
   |            |
+------+    +------+
|Đầu báo|    |Đầu báo|
|Khói   |    |Nhiệt |
+------+    +------+
   |            |
   +------------+
         |
    +---------+
    | Module  |
    +---------+
         |
    +---------+
    | MCP     |
    | Nút nhấn|
    +---------+

Ứng dụng:

• Vòng Loop báo cháy địa chỉ.
• Kết nối đầu báo, module giám sát, module điều khiển và nút nhấn khẩn.

2. Kết nối chuông, còi, đèn báo cháy

+-------------------+
| Tủ Trung Tâm FACP |
+-------------------+
         |
         | BENKA 236 1210-ER
         |
    +---------+
    | Module  |
    | Output  |
    +---------+
         |
   +-----+-----+
   |           |
+------+   +--------+
| Chuông|  | Đèn báo|
+------+   +--------+
   |
+------+
| Còi  |
+------+

Ứng dụng:

• Mạch kích hoạt thiết bị cảnh báo khi có cháy.

3. Điều khiển quạt hút khói và quạt tăng áp

+-------------------+
| Tủ Báo Cháy FACP  |
+-------------------+
          |
          | BENKA 236 1210-ER
          |
    +------------+
    | Module I/O |
    +------------+
          |
          |
    +------------+
    | Tủ Điều Khiển|
    | Quạt PCCC   |
    +------------+
          |
   +------+------+
   |             |
+--------+   +--------+
|Quạt hút|   |Quạt tăng|
| khói   |   | áp      |
+--------+   +--------+

Ứng dụng:

• Truyền tín hiệu ON/OFF và phản hồi trạng thái thiết bị PCCC.

4. Điều khiển bơm chữa cháy

+-------------------+
| Tủ Báo Cháy FACP  |
+-------------------+
          |
          | BENKA 236 1210-ER
          |
    +------------+
    | Module I/O |
    +------------+
          |
          |
 +------------------+
 | Tủ Bơm Chữa Cháy |
 +------------------+
          |
    +-----+-----+
    |           |
+--------+  +--------+
|Bơm điện|  |Bơm dự  |
| chính  |  | phòng  |
+--------+  +--------+

Ứng dụng:

• Điều khiển khởi động bơm chữa cháy.
• Giám sát lỗi và trạng thái hoạt động.

5. Hệ thống âm thanh khẩn cấp EVAC

+-------------------+
| Trung tâm EVAC    |
+-------------------+
          |
          | BENKA 236 1210-ER
          |
    +------------+
    | Amplifier  |
    +------------+
          |
   +------+------+
   |             |
+------+     +------+
| Loa 1|     | Loa 2|
+------+     +------+

Ứng dụng:

• Truyền tín hiệu điều khiển và giám sát hệ thống phát thanh khẩn cấp.

Sơ đồ tích hợp PCCC tổng thể cho tòa nhà

                    +----------------+
                    | Trung tâm FACP |
                    +--------+-------+
                             |
      -------------------------------------------------
      |               |              |               |
      |               |              |               |
  Đầu báo        Chuông/Còi     Quạt hút khói    Bơm PCCC
      |               |              |               |
      -------------------------------------------------
                             |
                      BENKA 236 1210-ER
                             |
                     Tín hiệu chống cháy
                      chống nhiễu LSZH

Khuyến nghị thiết kế

• Dùng BENKA 236 1210-ER cho các mạch tín hiệu quan trọng yêu cầu duy trì hoạt động khi có cháy.
• Đi riêng tuyến với cáp nguồn động lực để giảm nhiễu.
• Lắp đặt trong thang cáp hoặc ống thép theo yêu cầu của tiêu chuẩn PCCC hiện hành.
• Tuân thủ bản vẽ shopdrawing, yêu cầu của nhà sản xuất tủ báo cháy và các tiêu chuẩn như NFPA 72, IEC 60331, IEC 60332 và quy định PCCC địa phương.
