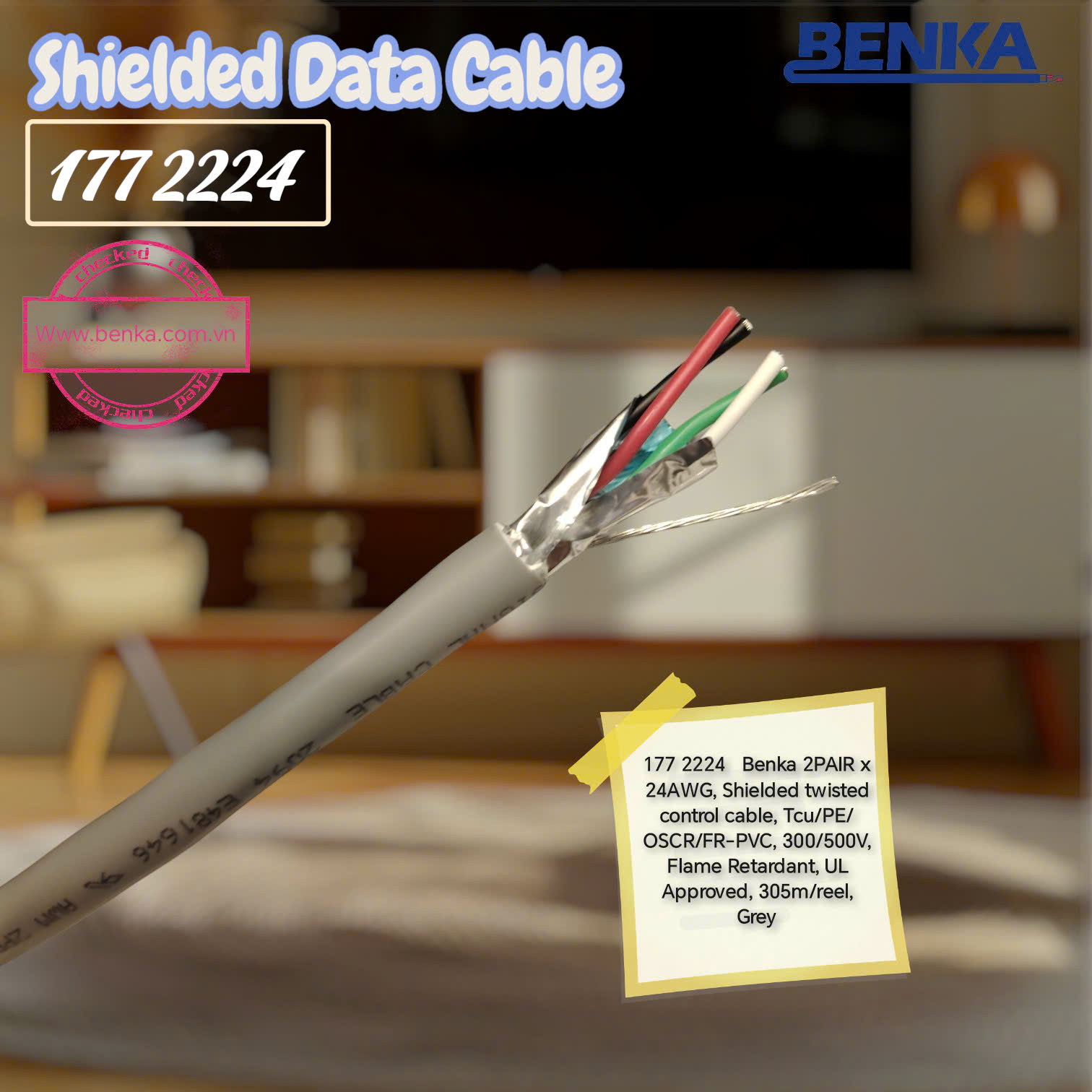

“177 2224” Cáp Tín Hiệu Benka 2Pair 24AWG TCU/PE/OSCR/PVC, Grey, 305m | Chính Hãng – Chống Nhiễu – Chống Bén Cháy

Dây cáp tín hiệu điều khiển BENKA 177 2224 được sản xuất tại China đạt tiêu chuẩn chất lượng của Châu Âu.

Dây cáp tín hiệu điều khiển vặn xoăn chống nhiễu BENKA 177 2224 được sử dụng Ruột dẫn (Conductor): Đồng mạ thiếc mềm, bện nhiều sợi (Class 5) – tăng tính linh hoạt, chống oxy hóa và ăn mòn. Cách điện (Insulation): Nhựa PE (Polyethylene), bốn lõi xoắn thành 2 cặp (2 Pair) để giảm nhiễu xuyên âm. Lớp chống nhiễu (Overall Screen): Lá nhôm (Aluminium foil) bao phủ 100% chống nhiễu điện từ (EMI). Dây thoát nhiễu (Drain wire): Đồng mạ thiếc – hỗ trợ nối đất lớp shield. Vỏ ngoài (Outer sheath): Nhựa PVC chống cháy lan, đạt tiêu chuẩn IEC 60332-1, UL type FT4. Màu vỏ: Xám. chắc chắn, có thể chống chịu tốt các tác nhân từ ngoài môi trường, thích hợp với mọi môi trường trong nhà, cáp cho dự án công trình nhà máy và tòa nhà.

Cáp dữ liệu PVC đa lõi BENKA 177 2224 được thiết kế tối ưu hóa EMC, phù hợp cho các ứng dụng tần số thấp, điện dung thấp.
Cáp thích hợp sử dụng trong hệ thống âm thanh, truyền tín hiệu đo lường và điều khiển, cũng như hệ thống dây điện bên trong các thiết bị điện tử.
Phù hợp cho lắp đặt cố định hoặc lắp đặt linh hoạt, sử dụng trong môi trường phòng khô.

Cáp được sử dụng trong truyền tín hiệu, điều khiển và dữ liệu, phù hợp cho các hệ thống an ninh, âm thanh, BMS và báo cháy, tại các khu vực như:

• Tòa nhà văn phòng, cao ốc

• Trung tâm thương mại, siêu thị

• Khách sạn, khu nghỉ dưỡng

• Bệnh viện, trường học

• Nhà máy, khu công nghiệp

• Bãi đỗ xe, hệ thống giao thông nội bộ

Construction / Cấu tạo cáp

• Ruột dẫn (Conductor):
  Đồng mạ thiếc mềm, bện nhiều sợi (Class 5) – tăng tính linh hoạt, chống oxy hóa và ăn mòn.

• Số lõi: 2 Pair (4 lõi), các lõi được xoắn cặp nhằm giảm nhiễu xuyên âm.

• Cách điện (Insulation):
  Nhựa PE (Polyethylene), hai lõi xoắn thành 1 cặp (1 Pair) để giảm nhiễu xuyên âm.

• Lớp chống nhiễu (Overall Screen):
  Lá nhôm (Aluminium foil) bao phủ 100% chống nhiễu điện từ (EMI).

• Dây thoát nhiễu (Drain wire):
  Đồng mạ thiếc – hỗ trợ nối đất lớp shield.

• Vỏ ngoài (Outer sheath):
  Nhựa PVC chống cháy, đạt tiêu chuẩn IEC 60332-1, UL type FT4. màu xám/cam.

Technical Data / Thông số kỹ thuật

No. of pair / Số cặp

2 Pair # 4 lõi

Conductor size / Tiết diện lõi dẫn

24 AWG

Working voltage / Điện áp làm việc

300/500V

Test Voltage / Kiểm tra điện áp

1500V

Rated temperature / Nhiệt độ định mức

-20°C to +70°C

Conductor resistance (max) (Ω/km) / Điện trở dây dẫn (tối đa) (Ω / km)

85.7Ω/km

Insulation resistance / Điện trở cách điện

> 2 GΩ x km

Impedance / Trở kháng

65 Ω

Max recommended current @ 25°C (Amps) / Dòng điện khuyến nghị tối đa @ 25°C (Amps)

2.1

Smoke density / Mật độ khói

IEC 61034-2 (LSZH sheath)

Halogen free / Không chứa halogen

IEC 60754-1 (LSZH sheath)

Flame retardant / Chống cháy

IEC 60332-1

Standard & Approval / Tiêu chuẩn & Phê duyệt

ROHS, SIRIM, UL

UL standard / Tiêu chuẩn UL

UL2092, UL2095, UL2464…

Minimum bending radius / Bán kính uốn tối thiểu

8 x OD (static)

Cable OD mm / Bán kính ngoài

5.7mm

Insulation Thickness / Độ dầy vỏ cách điện

0.39mm

Jacket Thickness / Độ dầy vỏ cáp

0.61mm

Ứng dụng dây BENKA 177 2224 trong tòa nhà

1️⃣ Hệ thống BMS (Building Management System)

🔧 Thiết bị sử dụng:

• Bộ điều khiển trung tâm (DDC/Controller)

• Cảm biến nhiệt độ, độ ẩm, áp suất

• Van điều khiển, actuator

• Đồng hồ đo điện/nước

📡 Loại tín hiệu:

• 4–20 mA

• 0–10 V

• Digital ON/OFF

• RS-485 (tốc độ thấp)

✅ Vì sao phù hợp?

• 1 Pair xoắn → giảm nhiễu

• Shield foil + drain wire → chống EMI từ tủ điện, motor

• 24AWG phù hợp tín hiệu dòng nhỏ, điều khiển

👉 Thường dùng cho kết nối cảm biến về DDC trong AHU, FCU, phòng kỹ thuật.

2️⃣ Hệ thống Báo cháy (Fire Alarm System)

🔧 Thiết bị sử dụng:

• Đầu báo khói/nhiệt

• Module giám sát (monitor module)

• Nút nhấn khẩn

• Chuông, còi báo

📡 Loại tín hiệu:

• Tín hiệu loop giám sát

• Tín hiệu trạng thái (NO/NC)

✅ Phù hợp khi:

• Đi dây tín hiệu giám sát thiết bị

• Khu vực yêu cầu chống nhiễu

⚠ Lưu ý:
Nếu công trình yêu cầu cáp chống cháy (FR/FR-LSZH) thì phải dùng phiên bản LSZH chuyên dụng, không dùng PVC thông thường.

3️⃣ Hệ thống CCTV & An ninh

🔧 Thiết bị sử dụng:

• Công tắc từ cửa

• Cảm biến chuyển động (PIR)

• Thiết bị kiểm soát ra vào

• Đầu đọc thẻ

📡 Loại tín hiệu:

• Tín hiệu trạng thái ON/OFF

• Tín hiệu điều khiển relay

• RS-485 (Access Control)

✅ Phù hợp cho:

• Dây tín hiệu điều khiển

• Dây kết nối sensor về tủ trung tâm

❌ Không dùng thay cáp mạng Ethernet cho camera IP.

4️⃣ Hệ thống Âm thanh thông báo (PA System)

🔧 Thiết bị sử dụng:

• Micro paging

• Bộ điều khiển vùng (Zone controller)

• Bộ xử lý tín hiệu âm thanh

📡 Loại tín hiệu:

• Line-level audio signal

✅ Ưu điểm:

• Shield giúp giảm nhiễu hum từ nguồn điện

• Cặp xoắn giữ tín hiệu ổn định

❌ Không dùng cho dây loa công suất lớn (phải dùng cáp loa chuyên dụng).

5️⃣ Truyền tín hiệu điều khiển thiết bị

🔧 Trong nhà máy:

• PLC → Sensor

• PLC → Relay

• Tủ điều khiển → thiết bị đo

• Encoder xung tốc độ thấp

📡 Tín hiệu:

• Analog 4–20 mA

• 0–10 V

• Tín hiệu xung

• Digital control

✅ Lợi ích:

• 24 AWG đủ cho tín hiệu điều khiển

• Shield giảm nhiễu từ biến tần, motor

• OD nhỏ (≈5.7mm) dễ đi máng cáp

Ứng dụng dây BENKA 177 2224 trong công nghiệp nhà máy

1️⃣ Tín hiệu điều khiển thiết bị tự động hóa

📌 Ứng dụng thực tế:

• PLC → Relay trung gian

• PLC → Van điện từ (qua module điều khiển)

• PLC → Biến tần (tín hiệu analog)

• Controller → Actuator

📡 Loại tín hiệu phù hợp:

• 4–20 mA

• 0–10 V

• Tín hiệu Digital ON/OFF

• Xung tốc độ thấp

✅ Vì sao phù hợp?

• 24 AWG đủ cho dòng tín hiệu nhỏ

• Shield nhôm 100% giúp chống nhiễu từ motor, biến tần

• Cặp xoắn giảm nhiễu xuyên âm

👉 Đặc biệt hiệu quả trong tủ điều khiển hoặc tuyến dây gần thiết bị công suất.

2️⃣ Truyền dữ liệu từ cảm biến / đầu đo

📌 Thiết bị điển hình:

• Cảm biến nhiệt độ (PT100 transmitter)

• Cảm biến áp suất

• Cảm biến mức

• Cảm biến lưu lượng

• Loadcell (qua transmitter)

📡 Tín hiệu truyền:

• 4–20 mA (phổ biến nhất)

• 0–5V / 0–10V

• RS-485 (Modbus RTU tốc độ thấp)

✅ Ưu điểm khi dùng 2PR x 24AWG:

• Giữ tín hiệu ổn định đường dài

• Giảm sai số đo do nhiễu EMI

• Đường kính nhỏ (≈5.7mm) dễ đi ống

📌 Với 4–20 mA, khoảng cách 200–500m vẫn đảm bảo ổn định nếu đấu nối chuẩn và tiếp địa tốt.

3️⃣ Mạng điều khiển thiết bị SCADA

📌 Sử dụng trong:

• Modbus RTU (RS-485)

• Kết nối RTU → PLC

• PLC → HMI (trong khoảng cách ngắn)

📡 Phù hợp khi:

• Tốc độ truyền thấp đến trung bình

• Môi trường nhiễu điện từ cao

⚠ Lưu ý:

• Không thay thế cáp mạng Ethernet

• Nếu tuyến dài >1000m hoặc yêu cầu tốc độ cao → nên dùng cáp chuyên RS-485 chuẩn 120Ω

👉 Tuy nhiên, trong nhiều hệ thống SCADA công nghiệp nhỏ/trung bình, 1PR shield 24AWG vẫn được dùng hiệu quả.

4️⃣ Hệ thống công nghiệp yêu cầu tín hiệu sạch

📌 Ví dụ:

• Nhà máy thực phẩm

• Nhà máy dược phẩm

• Phòng sạch

• Hệ thống cân định lượng chính xác

• Hệ thống đo lường phòng lab công nghiệp

Vì sao cần “tín hiệu sạch”?

• Sai số nhỏ có thể gây lỗi sản xuất

• Nhiễu từ motor, biến tần gây dao động tín hiệu

Vai trò của cáp:

• Shield foil chống nhiễu điện từ

• Drain wire giúp nối đất hiệu quả

• Cặp xoắn cân bằng tín hiệu

Điểm mạnh nhất:

• Chống nhiễu hiệu quả

• Độ bền cao

• FR-PVC giúp không lan truyền đám cháy → phù hợp công trình công nghiệp – tòa nhà – hệ thống an toàn

Phương pháp thử IEC 60332‑1

Nguồn ngọn lửa

• Sử dụng ngọn lửa khí gas Bunsen (hoặc ngọn lửa thử tiêu chuẩn).

• Ngọn lửa có chiều cao và nhiệt độ chuẩn theo IEC: ~ flame length 20 mm, nhiệt ~ 750–1000 °C.

Thời gian thử

1. Ngọn lửa tác động trực tiếp vào điểm của cáp trong khoảng 1–2 phút.

2. Quan sát:

   • Cáp có cháy tiếp không sau khi ngắt lửa.

   • Lửa có lan dọc sợi cáp không.

   • Bất kỳ giọt nhựa cháy rơi ra cũng được ghi nhận.

Đánh giá kết quả

• Pass (Đạt): Ngọn lửa không lan quá 100 mm trên sợi cáp sau khi tắt lửa.

📌 Lưu ý:
– IEC 60332‑1 không phải là tiêu chuẩn “chống cháy cao cấp nhất”, mà chỉ yêu cầu ngọn lửa không lan quá trên sợi cáp trong điều kiện thử chuẩn (single‑wire flame test).
– Nếu cần cáp chống cháy cao hơn (ví dụ: giữ mạch trong thời gian dài khi có cháy), cần loại FR/Fire‑Resistant theo tiêu chuẩn IEC 60331 hoặc các tiêu chuẩn cấp cao hơn.

Mã đặt hàng

177 1224    Benka 1PAIR x 24AWG, Shielded twisted control cable, Tcu/PE/OSCR/FR-PVC, 300/500V, Flame Retardant, UL Approved, 305m/reel, Grey

177 2224    Benka 2PAIR x 24AWG, Shielded twisted control cable, Tcu/PE/OSCR/FR-PVC, 300/500V, Flame Retardant, UL Approved, 305m/reel, Grey

177 3224    Benka 3PAIR x 24AWG, Shielded twisted control cable, Tcu/PE/OSCR/FR-PVC, 300/500V, Flame Retardant, UL Approved, 305m/reel, Grey

177 4224    Benka 4PAIR x 24AWG, Shielded twisted control cable, Tcu/PE/OSCR/FR-PVC, 300/500V, Flame Retardant, UL Approved, 305m/reel, Grey
